Система зарядки — электросхема (Honda Avancier TA1)

  • Главная
  • Хонда
  • Авансир
  • TA1/2/3/4 (1999-2003)
  • Электрооборудование
  • Система пуска и заряда
  • Система зарядки — электросхема
0

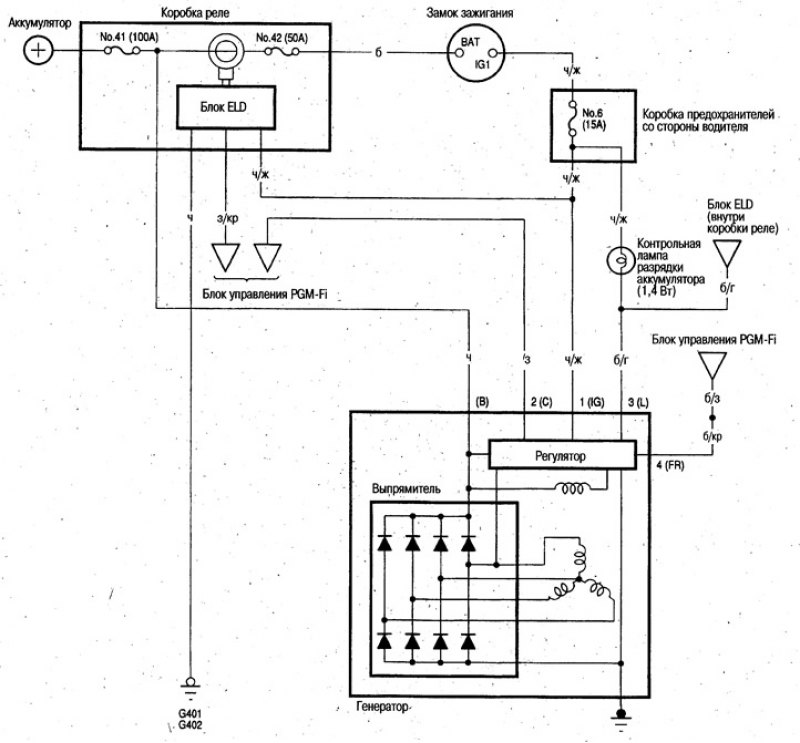

Система зарядки — электросхема



Система зарядки — электросхема


Материал заимствован у портала: AutoInstruction.ru
Статья проверена экспертом: Евгений Мамаев
