Замена ламп
1. Снимите передний бампер (см. гл. Кузов).

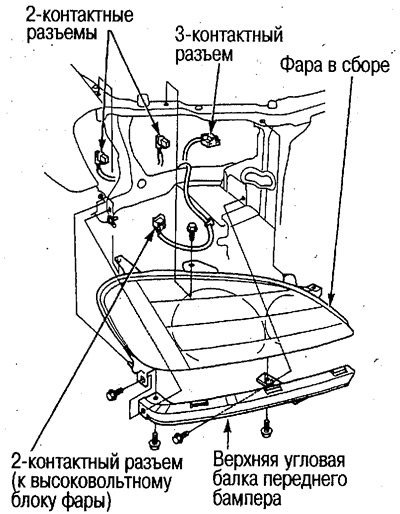

2. Отсоедините все разъемы фары.
3. Открутите 3 крепежных винта и снимите фару в сборе и верхнюю угловую балку переднего бампера.
4. Открутите 2 болта с верхней угловой балки.
- Лампы фар: 55/35 Вт
- Лампы передних габаритных фонарей: 5 Вт
- Лампы передних фонарей указателей поворота: 21 Вт
5. Устанавливайте в порядке, обратном снятию.

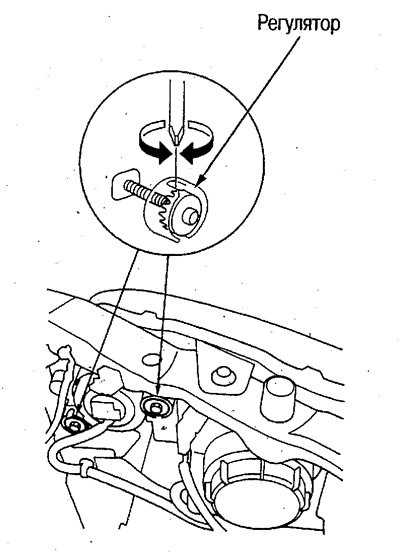

6. После установки выполните регулировку направленности света фар.
Перед регулировкой:
- Проверьте горизонтальность места проверки.
- Проверьте, что давление в шинах в норме.
- На место водителя посадите одного человека (весом прибл. 55 кг).
- Выгрузите тяжелые предметы с задней части автомобиля.
Внимание.
- Когда фары горят, рассеиватели сильно нагреваются, поэтому не закрывайте их в течение более 3 мин.
- Поскольку наружные рассеиватели фар изготовлены из пластика, не закрывайте их в течение длительного времени, т.к. они могут деформироваться.
Замена газоразрядных ламп
Внимание. Во время включения фар в патроне газоразрядных ламп кратковременно возникает высокое напряжение, поэтому во время замены лампы обратите внимание на следующие моменты.
Не выполняйте работы в местах падения снега или дождя, а также не выполняйте работы с мокрыми руками.
Не задевайте стеклянную поверхность лампы, а также следите, чтобы на нее не попали масла.
1. Установите переключатель осветительных приборов в положение OFF и отсоедините кабели аккумулятора.

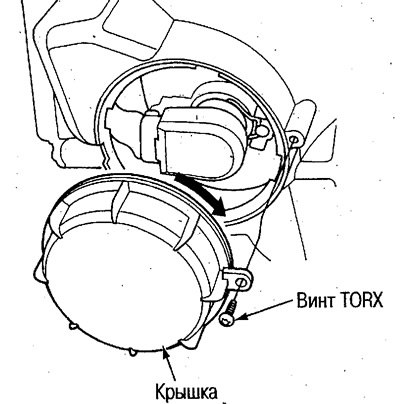

2. Открутите один винт TORX при помощи ключа TORX Т20 и снимите крышку.
 |
 |

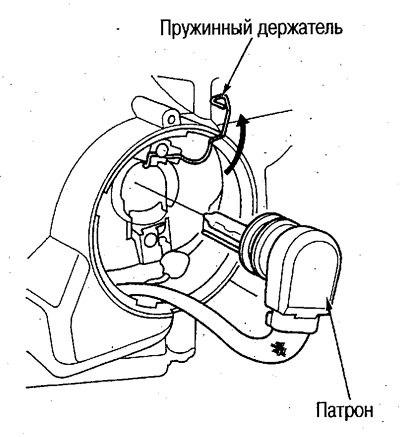

3. Снимите пружинный держатель, снимите лампу.

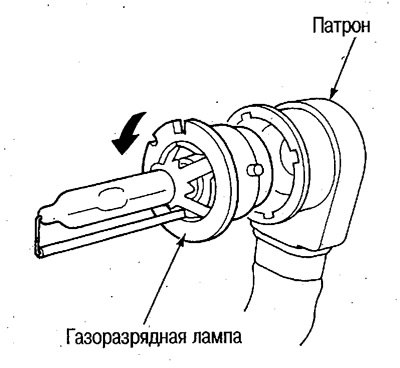

4. Извлеките газоразрядную лампу из патрона.
5. После замены лампы отрегулируйте направленность света фар.
Диагностика неисправностей газоразрядных фар

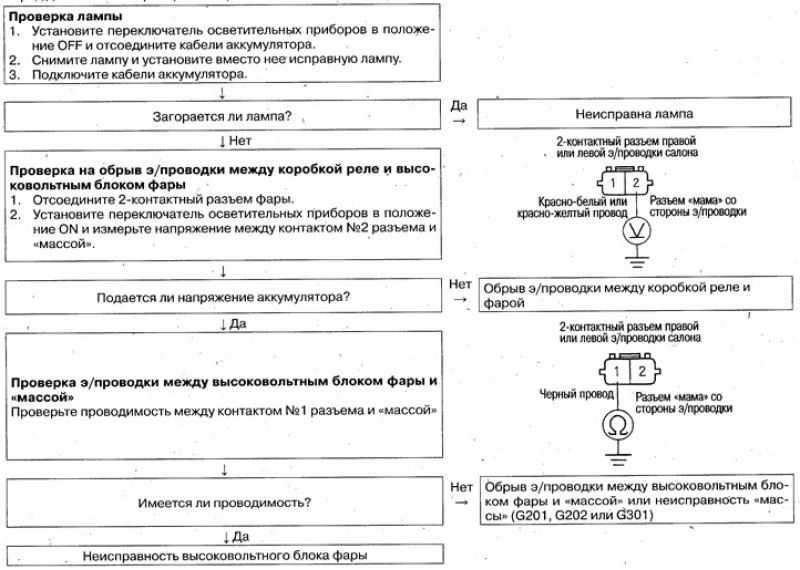

Не горит ближний свет фар
Перед диагностикой проверьте исправность предохранителей №43 (20А) и №45 (20А) в коробке реле.
Текст предоставил этот ресурс [AutoInstruction]
Замена высоковольтного блока фары
1. Установите переключатель осветительных приборов в положение OFF и отсоедините кабели аккумулятора.
2. Снимите фару в сборе (см. выше).
3. Извлеките газоразрядную лампу из патрона (см. выше).
4. Отсоедините штекер с фары в сборе.

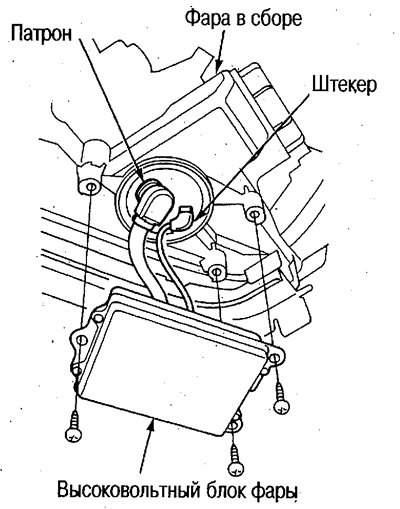

5. Открутите 3 винта и снимите блок с фары в сборе.
6. Устанавливайте в порядке, обратном снятию.
