- Электровентилятора для подачи большего количества воздуха с разными скоростями.
- Двух заслонок для разделения потоков воздуха в зависимости от положения регулировочных рычагов.

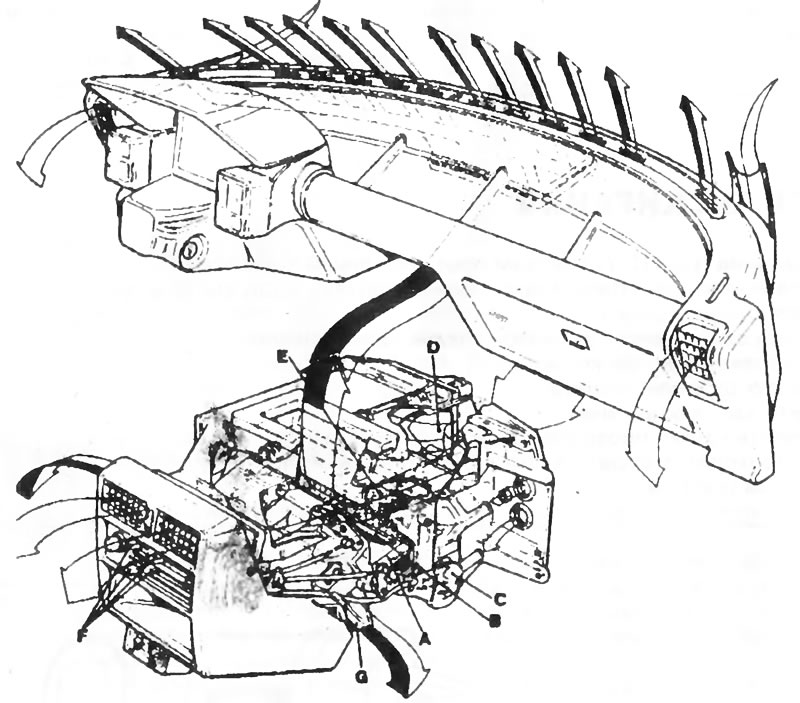

Рис. 10.8. Система вентиляции и обогрева салона автомобиля: А - заслонка свежего воздуха, В - заслонка разделителя воздушного потока, С - клапан отопителя, D - электровентилятор, Е - отопитель, F - рычаг управления, G - нижний канал выхода воздуха

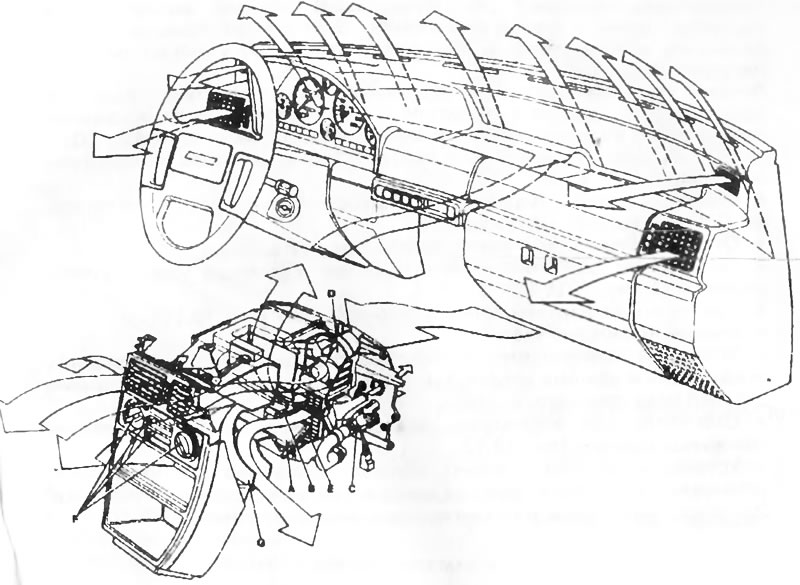

Рис. 10.9. Система вентиляции и обогрева салона автомобиля (с 1989 года). Описание см на рис. 10.8
Переместить заслонку (А), проводящую свежий воздух через наружную щель в салон автомобиля. Этот воздух приходит через отопитель и вентилятор и выходит каналом (G) к ногам либо на переднее ветровое стекло.
После открытия клапана отопителя (С) наступает подогрев поступающего воздуха в отопителе (Е). В зависимости от положения заслонки (В) воздух подходит к щелям у окна, либо по каналу (G) к ногам. Замена отопителя или вентилятора проводится следующим образом
Пережать шланги, подводящие жидкость к отопителю, и отключить их. Собрать вытекающую жидкость
Отсоединить электрические провода от вентилятора.
Со стороны двигателя отвинтить болты, крепящие узел к кузову (стрелки на рис. 10.10).

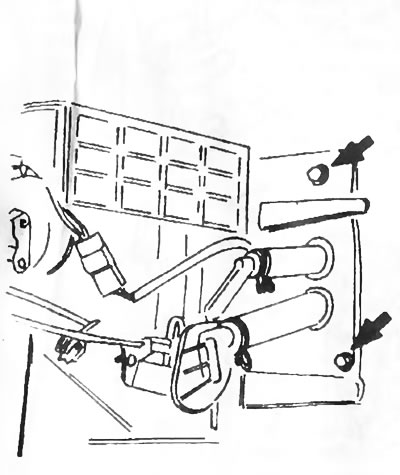

Рис. 10.10. Снятие отопителя (вид со стороны моторного отсека)
[Источник статьи доступен на сайте: autoinstruction.ru]
Вывинтить из верхней полки крепежный винт (рис. 10.11).

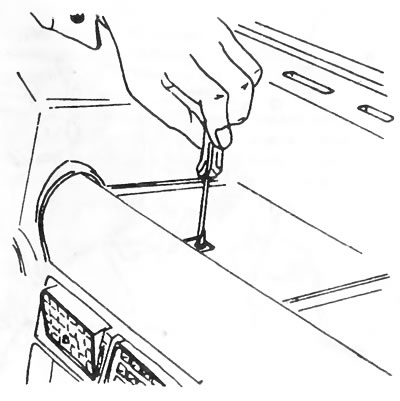

Рис. 10.11. Винт, крепящий узел отопителя к полке приборной доски
Вынуть полностью узел.
Установка производится в обратном порядке. Заполнить систему охлаждения и удалить воздух (см. здесь). Общие указания по замене деталей узла приводятся ниже:
Отопитель или вентилятор можно заменить после разделения половинок корпуса (рис. 10.12).

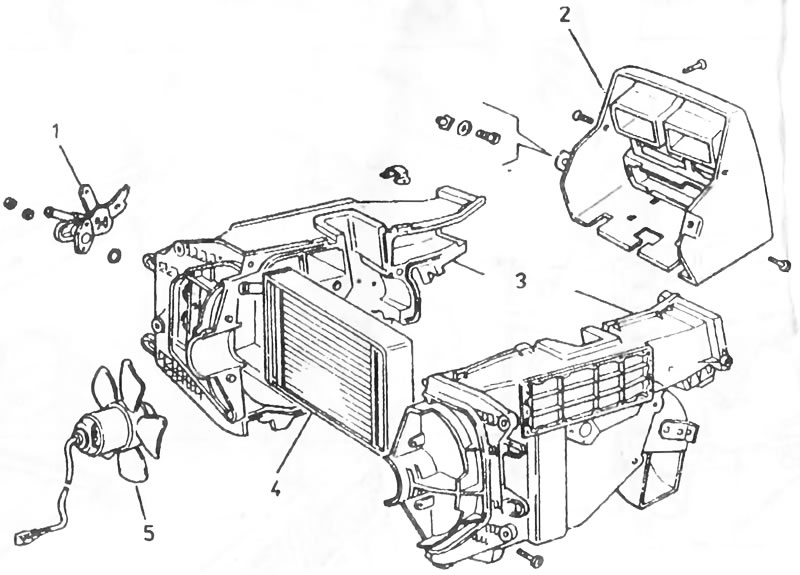

Рис. 10.12. Печка отопителя. 1 - рычаг управления клапаном нагревателя, 2 - центральный корпус, 3 - боковые корпуса, 4 - отопитель, 5 - электровентилятор
Устанавливая тяги, следует обратить внимание на правильную установку положения клапана отопителя и воздушной заслонки. Элементы механизма управления показаны на рисунке 10.13.

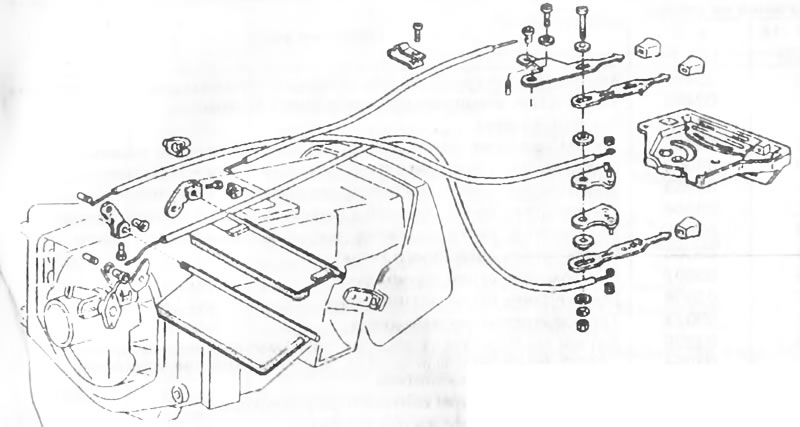

Рис. 10.13. Управляющие тяги системы вентиляции и обогрева
Наконечники рычажков можно заранее снять.
Отопитель не подлежит ремонту и в случае повреждения необходимо его заменить.
Это же самое относится к клапану отопителя.
