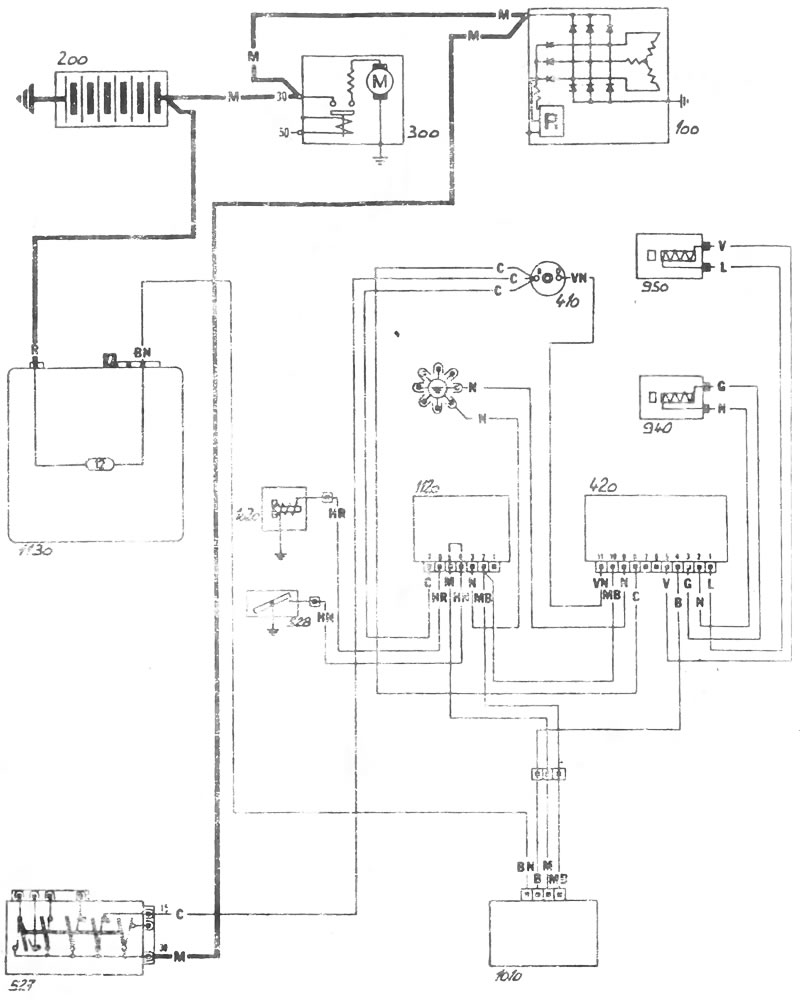

Fiat Uno ES. Система безконтактного зажигания, отсечение поступления смеси на холостом ходу, эконометр
Обозначение цветов проводов
- А - голубой
- В - белый
- С - оранжевый
- G - желтый
- Н - серый
- L - синий
- М - коричневый
- N - черный
- R - красный
- S - розовый
- V - зеленый
- Z - фиолетовый
- АВ - лазурно-белый
- AG - лазурно-желтый
- AN - лазурно-черный
- AR - лазурно-красный
- AV - лазурно-зеленый
- BG - бело-желгый
- BL - бело-голубой
- BN - бело-черный
- BR - бело-красный
- BV - бело-зеленый
- BZ - бело-фиолетовый
- СА - оранжево-лазурный
- СВ - оранжево-белый
- CN - оранжево-черный
- GN - желто-черный
- GL - желто-голубой
- GR - желто-красный
- GV - желто-зеленый
- HG - серо-желтый
- HN - серо-черный
- HR - серо-красный
- LB - голубо-белый
- LG - голубо-желтый
- LN - голубо-черный
- LR - голубо-красный
- LV - голубо-зеленый
- МВ - бело-коричневый
- NZ - черно-фиолетовый
- RB - красно-белый
- RG - красно-желтый
- RN - красно-черный
- RV - красно-зеленый
- SN - розово-черный
- VB - зелено-белый
- VN - зелено-черный
- VR - зелено-красный
