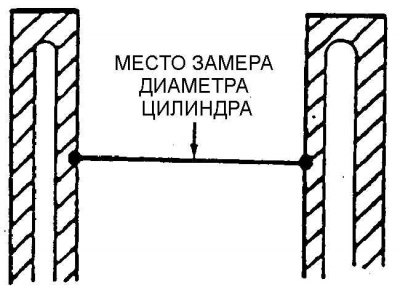

Место замера диаметра цилиндра

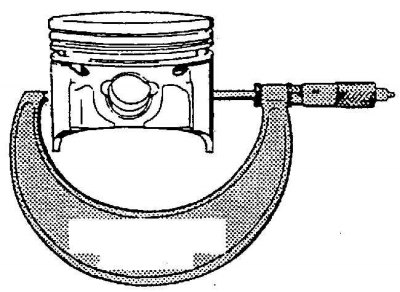

Измерение поршня
Конусность поршня. измерить диаметр поршня на уровне оси отверстия под палец и диаметр юбки.
Диаметр поршня. Измерить диаметр поршня в сечении которое находится ниже оси отверстия под палец на 19 мм.
Внимание! При монтаже поршней следует проверить посадку поршня в цилиндре. Заводские поршни и поршни, поставляемые в качестве запасных частей, имеют одинаковую массу и могут устанавливаться в двигатель без предварительной сортировки и подбора по массе Уравновешенность двигателя не нарушается. При необходимости можно устанавливать в отдельные цилиндры и бывшие в употреблении поршни, если они находятся в хорошем состоянии.
Внимание! Во избежание нарушения уравновешенности двигателя запрещено обтачивать поршни на меньший диаметр.
Внимание! Идентификационный номер диаметра цилиндров проставлен около идентификационного номера двигателя.
Измерить
1. Поршень. При износе или наличии прочих дефектов заменить на поршень нормального или увеличенного диаметра.
2. Отверстие цилиндра, рис. Место замера диаметра цилиндра. При необходимости восстановить работоспособность расточкой и хонингованием на ремонтный размер.
Внимание! Окончательно довести диаметр цилиндра хонингованием после подбора поршня.
3. Установить поршень в цилиндр.
Внимание! Поршень и зеркало цилиндра должны быть сухими.
4. Тщательно промыть щеткой с мыльным раствором зеркало цилиндра и поршень. Удалить все инородные частицы. Просушить и смазать чистым моторным маслом.
5. Проверить посадку поршня в отверстии цилиндра.
5а. Измерить диаметр цилиндра микрометром с телескопической штангой.
5б. Измерить диаметр и конусность поршня, рис. Измерение поршня.
5в. Вычесть диаметр поршня из диаметра цилиндра для определения зазора.
5г. Сравнить полученное значение зазора с требуемым.
5д. Определить пригодность поршня для данного цилиндра.
6. Если бывший в употреблении поршень не подходит, подобрать новый поршень. (В запасные части поставляются поршни как нормального, так и увеличенных ремонтных размеров).
7. Если зеркало цилиндра подлежит обработке, надо измерить новый поршень и довести хонингованием диаметр цилиндра до нужного размера.
(Оригинал найдёте на этом ресурсе: Autoinstruction)
8. Пометить новый поршень порядковым номером цилиндра, для которого он предназначен. (На некоторых двигателях могут быть установлены поршни с увеличенным на 0,25 мм диаметром).
9. Тщательно промыть щеткой с мыльным раствором зеркало цилиндра и поршень. Удалить все инородные частицы. Просушить и смазать чистым моторным маслом.
