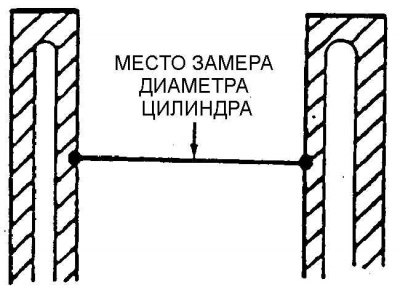

Место замера диаметра цилиндра

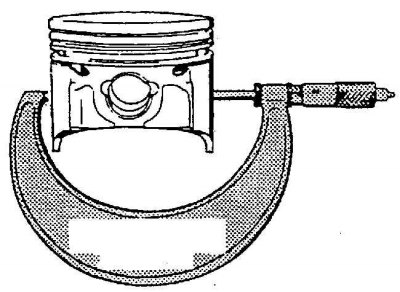

Измерение поршня
КОНУСНОСТЬ ПОРШНЯ. Измерить диаметр поршня на уровне оси отверстия под палец и диаметр юбки.
ДИАМЕТР ПОРШНЯ. Измерить диаметр поршня в сечении которое находится ниже оси отверстия под палец на 19 мм.
Внимание! При монтаже поршней следует проверить посадку поршня в цилиндре. Заводские поршни и поршни, поставляемые в качестве запасных частей, имеют одинаковую массу и могут устанавливаться в двигатель без предварительной сортировки и подбора по массе Уравновешенность двигателя не нарушается. При необходимости можно устанавливать в отдельные цилиндры и бывшие в употреблении поршни, если они находятся в хорошем состоянии.
Внимание! Во избежание нарушения уравновешенности двигателя запрещено обтачивать поршни на меньший диаметр.
Внимание! Идентификационный номер диаметра цилиндров проставлен около идентификационного номера двигателя.
[Статья перепечатана с ресурса: AutoInstruction.ru]
Измерить
1. Поршень. При износе или наличии прочих дефектов заменить на поршень нормального или увеличенного диаметра.
2. Отверстие цилиндра, рис. Место замера диаметра цилиндра. При необходимости восстановить работоспособность расточкой и хонингованием на ремонтный размер.
Внимание! Окончательно довести диаметр цилиндра хонингованием после подбора поршня.
3. Установить поршень в цилиндр.
Внимание! Поршень и зеркало цилиндра должны быть сухими.
4. Тщательно промыть щеткой с мыльным раствором зеркало цилиндра и поршень. Удалить все инородные частицы. Просушить и смазать чистым моторным маслом.
5. Проверить посадку поршня в отверстии цилиндра.
5а. Измерить диаметр цилиндра микрометром с телескопической штангой.
5б. Измерить диаметр и конусность поршня, рис. Измерение поршня.
5в. Вычесть диаметр поршня из диаметра цилиндра для определения зазора.
5г. Сравнить полученное значение зазора с требуемым.
5д. Определить пригодность поршня для данного цилиндра.
6. Если бывший в употреблении поршень не подходит, подобрать новый поршень. (В запасные части поставляются поршни как нормального, так и увеличенных ремонтных размеров).
7. Если зеркало цилиндра подлежит обработке, надо измерить новый поршень и довести хонингованием диаметр цилиндра до нужного размера.
8. Пометить новый поршень порядковым номером цилиндра, для которого он предназначен. (На некоторых двигателях могут быть установлены поршни с увеличенным на 0,25 мм диаметром).
9. Тщательно промыть щеткой с мыльным раствором зеркало цилиндра и поршень. Удалить все инородные частицы. Просушить и смазать чистым моторным маслом.
