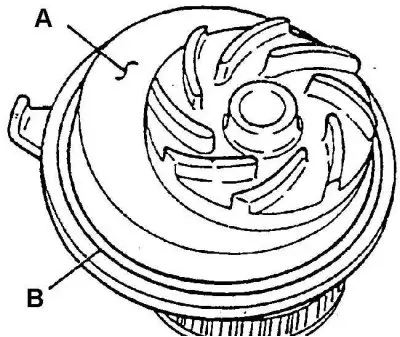

Водяной насос
а. Водяной насос; в. Уплотнительное кольцо

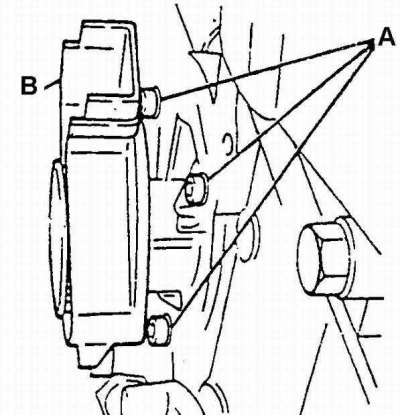

Демонтаж водяного насоса
а. Болты крепления насоса; в. Задняя крышка зубчатого ремня
Снять или отсоединить
Слить ОЖ из системы охлаждения до уровня ниже корпуса термостата.
1. Крышку зубчатого ремня.
2. Зубчатый ремень.
3. Болты и шайбы крепления зубчатых колес распредвалов.
4. Зубчатые колеса распредвалов.
5. Заднюю крышку зубчатого ремня, рис. Демонтаж водяного насоса.
6. Вывернуть болты А и снять насос с головки блока цилиндров, рис. Демонтаж водяного насоса.
7. Уплотнительное кольцо с водяного насоса.
Установить или присоединить
1. Новое уплотнительное кольцо на насос. Предварительно нанести на уплотнение герметик Lubriplate.
2. Насос на головку цилиндров, ввернуть болты. Затянуть болты крепления водяного насоса моментом 8 Нм.
3. Заднюю крышку зубчатого ремня.
4. Зубчатые колеса на распредвалы, установить шайбы и ввернуть болты. Затянуть болты крепления зубчатых колес распредвалов моментом 45 Нм.
5. Зубчатый ремень.
6. Крышку зубчатого ремня.
7. Долить с систему охлаждения ОЖ.
8. Поднять автомобиль.
9. Щиток сцепления.
10. Нижние болты крепления картера сцепления к блоку цилиндров.
