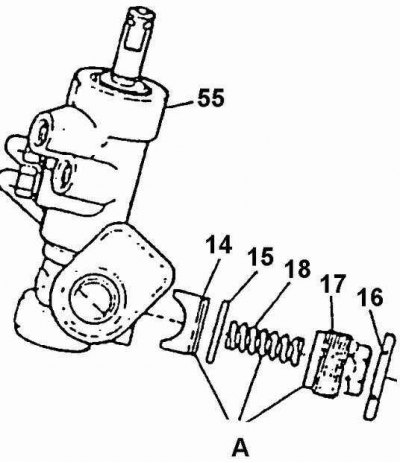

Опора рейки
А. Перед сборкой смазать литиевой консистентной смазкой; 14. Плунжер; 15. Уплотнительное кольцо; 16. Контргайка; 17. Регулировочная пробка; 18. Пружина; 55. Картер
Отрегулировать

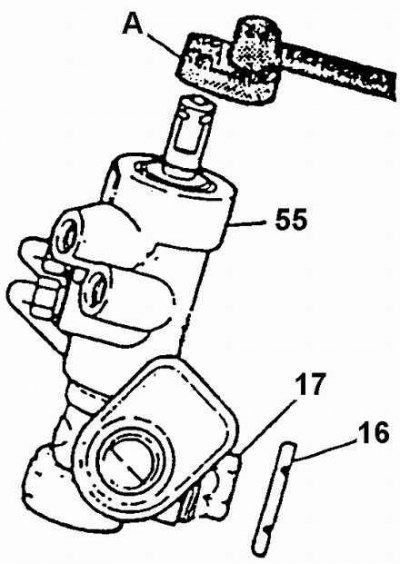

Регулировка предварительного натяга пружины плунжера рейки
А. 15-мм головка; 16. Контргайка; 17. Регулировочная пробка; 55. Картер
1. Ослабить контргайку 16 и завернуть по часовой стрелке пробку 17 до упора в картер. Затем отвернуть пробку на 30–40 градусов.
2. Регулировка производится при вывешенных передних колесах в нейтральном положении рулевого колеса. После регулировки необходимо проверить стабилизацию управляемых колес (самовозврат в нейтральное положение).
3. Завернуть контргайку 16. Удерживая пробку в неподвижном положении, затянуть контргайку моментом 70 Нм.
