Датчик абсолютного давления (разрежения) во впускной трубе (Daewoo Lanos 1 «T100»)

Датчик абсолютного давления (разрежения) во впускной трубе установлен в моторном отсеке на щите передка. Датчик фиксирует изменение давления (разрежения) во впускном трубопроводе в зависимости от изменения нагрузки и частоты вращения коленчатого вала двигателя и преобразует его в напряжение выходного сигнала. Электронный блок управления двигателем подает на датчик напряжение питания 5 В и обрабатывает его сигналы, поступающие по цепи передачи сигнала. Датчик соединен с «массой» через свой переменный резистор. В зависимости от сигнала датчика ЭБУ рассчитывает количество воздуха, поступившего в двигатель.

Вам потребуется вольтметр.

1. Проверьте цепь питания датчика. Для этого…

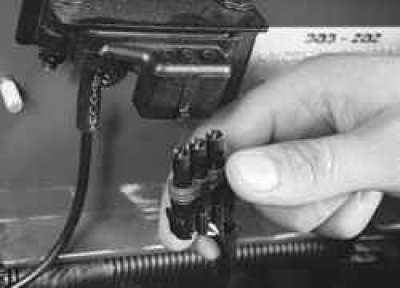

2. …отсоедините колодку жгута проводов от датчика (при выключенном зажигании)…

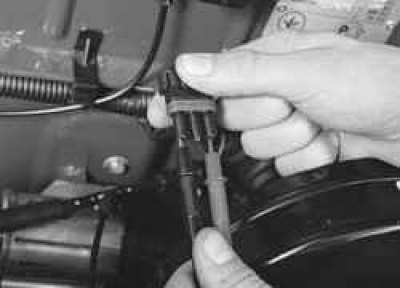

3. …подсоедините тестер в режиме вольтметра к выводам «А» и «С» колодки (обозначения выводов нанесены на корпус колодки), включите зажигание и измерьте напряжение. Напряжение питания должно составлять (5,0±0,2) В.

4. Выключите зажигание и подсоедините колодку жгута проводов к датчику.

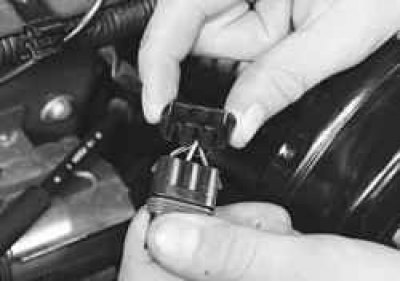

5. Снимите с колодки ее крышку, отжав фиксаторы, и подсоедините колодку к датчику.

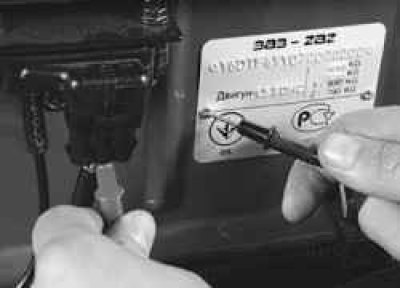

6. Подсоедините тестер в режиме вольтметра к проводу жгута, соединенному с выводом «В», и к «массе», пустите двигатель и измерьте напряжение датчика. При работе двигателя на холостом ходу напряжение должно составлять (1,3±0,4) В.

7. При отклонении напряжения от нормы замените датчик абсолютного давления.

8. Выключите зажигание и отсоедините провод от клеммы «минус» аккумуляторной батареи.

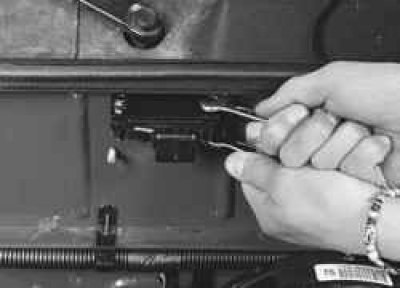

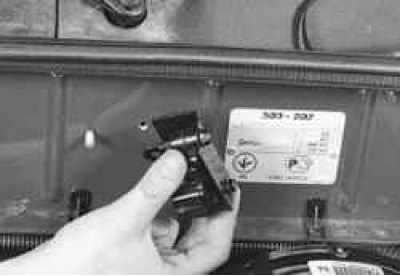

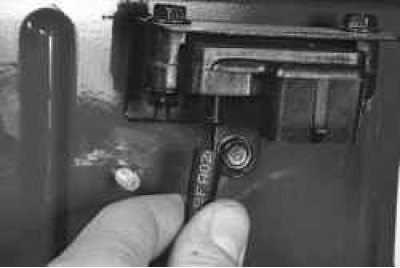

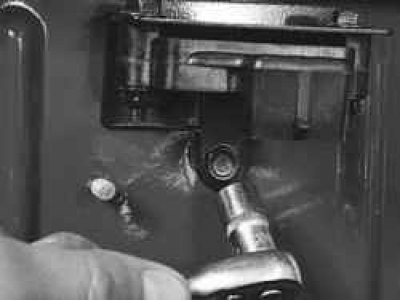

9. Отсоедините от датчика колодку жгута проводов и установите на место ее крышку.
