У датчика температуры всасываемого воздуха проверяют сопротивление на выводах при различных температурных режимах.
Вам потребуются: отвертка с крестообразным лезвием, тестер, термометр, пассатижи.
1. Выключите зажигание.

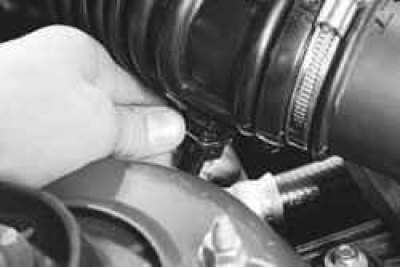

2. Сожмите пружинный фиксатор и отсоедините от датчика колодку жгута проводов.
3. Подсоедините тестер в режиме вольтметра к выводам колодки жгута проводов, включите зажигание и измерьте напряжение питания датчика. Напряжение должно составлять (5,0±0,2) В.

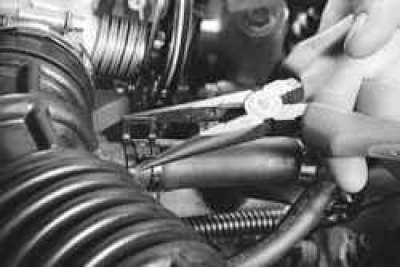

4. Сожмите пассатижами отогнутые усики хомута и сдвиньте хомут по шлангу.

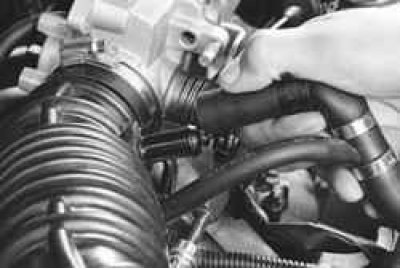

5. Отсоедините шланг вентиляции картера от штуцера воздухоподводящего рукава.

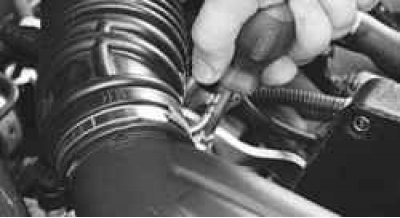

6. Ослабьте хомут крепления воздухоподводящего рукава к воздушному фильтру…

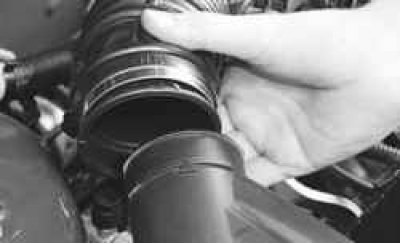

7. …и отсоедините рукав от воздушного фильтра.

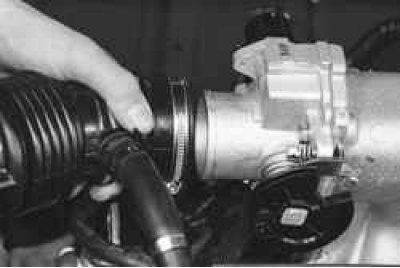

8. Аналогично отсоедините воздухоподводящий рукав от дроссельного узла.
9. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с табл. 10.6.
10. При отклонении сопротивления от нормы замените датчик в сборе с воздухоподводящим рукавом.

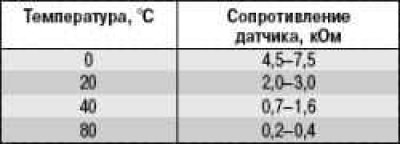

Таблица 10.6 Данные для проверки датчика температуры воздуха на впуске
