Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. Контроллер обрабатывает сигнал датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя.
У датчика температуры охлаждающей жидкости проверяют сопротивление на выводах датчика при различных температурных режимах.
Вам потребуются: ключ «на 19», тестер, термометр.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
Рекомендация. Охлаждающую жидкость можно не сливать, а после снятия датчика заткнуть отверстие пальцем или пробкой — потеря охлаждающей жидкости будет минимальна.

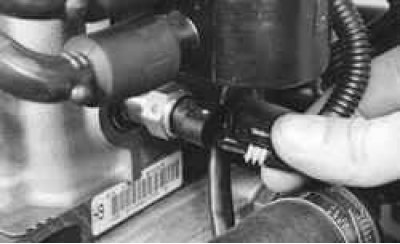

3. Отожмите фиксатор и отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.
4. Ключом ослабьте затяжку датчика…
5. …и выверните датчик из головки блока цилиндров.
Примечание. Соединение датчика с головкой блока цилиндров уплотнено шайбой. Сильно обжатую шайбу замените новой.

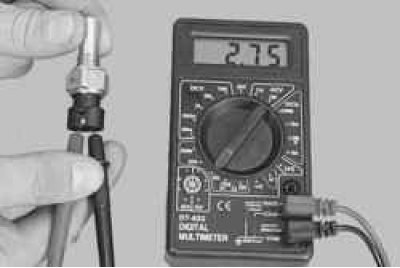

6. Подсоедините тестер к выводам датчика и измерьте сопротивление, а термометром замерьте текущую температуру.

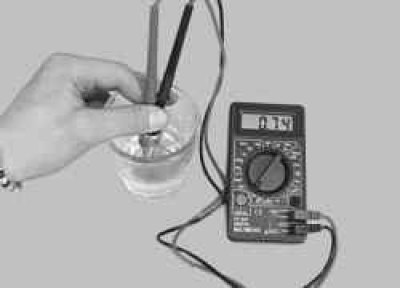

7. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различной температуре указаны в табл. 10.5.
Таблица 10.5 Данные для проверки датчика температуры охлаждающей жидкости
8. При отклонении сопротивления от нормы замените датчик.
9. Вверните датчик температуры охлаждающей жидкости и затяните его моментом 20 Н·м.
10. Подсоедините к датчику колодку жгута проводов.
11. Залейте охлаждающую жидкость.
