Список используемых в обозначениях на схемах сокращений (не все компоненты входят в комплектацию рассматриваемых моделей)
| Обозначение | Компонент |
| ВВ00 | Батарея |
| ВВ10 | Щит подачи электропитания |
| ВМF1 | Монтажный блок предохранителей |
| ВМF2 | Монтажный блок предохранителей |
| ВF00 | Монтажный блок предохранителей |
| В001 | "+" клеммы передних и задних габаритных огней |
| В002 | Масса |
| В003 | Масса |
| В004 | "+" батареи |
| СА00 | Выключатель противоугонной системы |
| С001 | Диагностический разъем |
| С002 | Соединение проводов |
| С200 | Розетка для прицепа |
| С1030 | Диагностический разъем, информация о работе двигателя |
| С1100 | Диагностический разъем для зажигания |
| С1105 | Разъем для подавления помех системы зажигания |
| С1110 | Регулировочный разъем системы зажигания для холостого хода |
| С1200 | Диагностический разъем для системы впрыска |
| С1250 | Регулировочный разъем для системы подмешивания газов |
| С1260 | Держатель предохранителя топливного насоса |
| С1265 | Держатель предохранителя подогрева карбюратора или корпуса дроссельной заслонки |
| С1270 | Диагностический разъем для системы зажигания/системы впрыска |
| С1310 | Держатель предохранителя системы зажигания/впрыска |
| С1360 | Предохранитель подогрева лямбда-зонда |
| С1400 | Разъем, датчик ВМТ |
| С1500 | Диагностический разъем токового модуля |
| С2600 | Держатель предохранителя противотуманного освещения |
| С3100 | Разъем подключения батареи осветительных приборов прицепа |
| С7000 | Диагностический разъем ABS |
| С7100 | Диагностический разъем рулевого управления с усилителем |
| С8000 | Диагностический разъем для системы отопления |
| С8201 | Разъем кодирования противоугонной системы |
| С8400 | Разъем "+" радиоприемника |
| С8600 | Диагностический разъем системы сигнализации |
| СА00 | Выключатель зажигания |
| PSF0 | Соединительная панель блока предохранителей |
| V1000 | Контрольная лампа заряда |
| V1100 | Контрольная лампа зажигания |
| V1150 | Контрольная лампа системы преднакала |
| V1200 | Контрольная лампа для проверки зажигания |
| V1203 | Лампа, отключение насоса |
| V1300 | Контрольная лампа систем впрыска топлива/зажигания |
| V2320 | Контрольная лампа указателей левого поворота |
| V2330 | Контрольная лампа указателя правого поворота |
| V2600 | Контрольная лампа стояночного света |
| V2610 | Контрольная лампа ближнего света |
| V2620 | Контрольная лампа дальнего света |
| V4 | Контрольная лампа торможения |
| V4010 | Контрольная лампа низкого уровня охлаждающей жидкости |
| V4020 | Контрольная лампа температуры охлаждающей жидкости двигателя |
| V4040 | Контрольная лампа уровня жидкости омывания стекол |
| V4050 | Контрольная лампа попадания воды в масло |
| V4110 | Контрольная лампа давления двигательного масла |
| V4120 | Контрольная лампа уровня двигательного масла |
| V4130 | Контрольная лампа температуры двигательного масла |
| V4200 | Контрольная лампа пускового устройства |
| V4300 | Контрольная лампа резерва топлива |
| V4400 | Контрольная лампа стояночного тормоза |
| V4410 | Контрольная лампа тормозной системы |
| М4420 | Контрольная лампа затянутого стояночного тормоза и уровня тормозной жидкости |
| V4430 | Контрольная лампа износа тормозных колодок |
| V4440 | Контрольная лампа исправности ламп накаливания |
| V4600 | Контрольная лампа положения рычага КПП |
| V4610 | Контрольная лампа температуры масла КПП |
| V4700 | Контрольная лампа открытой двери |
| V4730 | Контрольная лампа ремней безопасности |
| V4800 | Контрольная лампа температуры каталитического преобразователя |
| V6640 | Контрольная лампа уровня жидкости гидрокорректора дорожного просвета |
| V7000 | Контрольная лампа ABS |
| V7700 | Контрольная лампа системы самодиагностики подвески |
| 0002 | Выключатель освещения и сигнала |
| 0004 | Панель приборов |
| 0005 | Переключатель стеклоочистителя |
| 1000 | Датчик-выключатель разрешения запуска/отключения цепи стартера (АТ) |
| 1005 | Предохранительное реле стартера |
| 1010 | Электромотор стартера |
| 1020 | Генератор |
| 1030 | Реле режима работы двигателя |
| 1086 | Реле отключения системы сигнализации |
| 1100 | Распределитель зажигания |
| 1102 | Регулировочный модуль |
| 1104 | Электромагнитный корректор зажигания |
| 1105 | Модуль зажигания |
| 1110 | Распределитель зажигания |
| 1115 | Датчик положения поршней (CYP) |
| 1120 | Датчик детонации |
| 1125 | Датчик-выключатель педали газа |
| 1127 | Реле питания системы зажигания |
| 1130 | Блок управления зажигания |
| 1135 | Катушка зажигания |
| 1136 | Шумоподавитель катушки зажигания |
| 1150 | Блок управления системы преднакала |
| 1156 | Реле последующего нагрева |
| 1157 | Термочувствительный датчик-выключатель последующего нагрева |
| 1160 | Свечи накаливания |
| 1190 | Подогрев контура охлаждающей жидкости |
| 1200 | Реле топливного насоса |
| 1201 | Реле ТНВД |
| 1202 | Реле спидометра |
| 1205 | Предохранитель топливного насоса |
| 1208 | ТНВД дизельного двигателя (корректор опережения, запорный электромагнитный клапан) |
| 1209 | Продувочный насос |
| 1210 | Топливный насос |
| 1211 | Топливный насос/датчик уровня топлива |
| 1215 | Электромагнитный клапан продувки угольного адсорбера |
| 1216 | Сопротивление адсорбера |
| 1217 | Запорный электромагнитный клапан угольного адсорбера |
| 1220 | Датчик температуры охлаждающей жидкости двигателя |
| 1225 | Шаговый мотор стабилизации оборотов холостого хода |
| 1226 | Регулирующий двигатель холостого хода и выключатель режима холостого хода |
| 1229 | Регулирующий выключатель турбонаддува с изменяемым сопротивлением |
| 1230 | Управление подачей дополнительного воздуха |
| 1231 | Переключатель регулировки режима холостого хода АТ |
| 1232 | Электромагнитный выключатель стабилизации холостого хода |
| 1233 | Регулирующий переключатель давления турбонаддува |
| 1234 | Регулировочный клапан карбюратора, демпфер дроссельной заслонки |
| 1235 | Регулирующий клапан карбюратора, вентиляция |
| 1236 | Запорный клапан режима холостого хода |
| 1238 | Электромагнитный клапан АСАV |
| 1239 | Исполнительное устройство режима холостого хода |
| 1240 | Датчик температуры всасываемого воздуха (IAT) |
| 1244 | Электромагнитный выключатель системы EGR (рециркуляции выхлопных газов) |
| 1245 | Переключатель коррекции высоты |
| 1246 | Реле системы EGR |
| 1247 | Термовыключатель охлаждающей жидкости системы EGR |
| 1248 | Сопротивление системы EGR |
| 1249 | Потенциометр для ускорительного рычага |
| 1250 | Регулировочный блок системы EGR |
| 1251 | Вакуумный насос системы EGR |
| 1252 | Реле корректора опережения моментов впрыска дизельного двигателя |
| 1254 | Переключатель на ускорительном рычаге, система EGR |
| 1255 | Запорный электромагнитный клапан прекращения подачи топлива |
| 1256 | Установочный электромагнитный выключатель, дизель |
| 1257 | Электромагнитный переключатель потока, дизель |
| 1261 | Датчик потенциометра на педали |
| 1265 | Термовыключатель предварительного подогрева карбюратора |
| 1266 | Реле предварительного подогрева карбюратора |
| 1269 | Реле сопротивлений предварительного подогрева карбюратора |
| 1270 | Нагревательный элемент подогрева карбюратора/корпуса дросселя |
| 1271 | Запорный электромагнитный выключатель |
| 1273 | Подогреватель масляных испарений |
| 1280 | Электромагнитный клапан длинного АСАV |
| 1281 | Электромагнитный клапан короткого АСАV |
| 1301 | Информационное реле АТ |
| 1302 | Реле впрыска/потока |
| 1303 | Реле впрыска/зажигания |
| 1304 | Сдвоенное многофункциональное реле системы впрыска топлива |
| 1305 | Потенциометр смеси |
| 1309 | Термистор воздуха турбонагнетателя |
| 1310 | Датчик потока воздуха |
| 1311 | Датчик давления турбонаддува |
| 1312 | Датчик давления во впускном трубопроводе |
| 1313 | Датчик оборотов двигателя |
| 1314 | Датчик атмосферного давления |
| 1315 | Сопротивление системы впрыска |
| 1316 | Потенциометр дроссельной заслонки |
| 1317 | Потенциометр положения дроссельной заслонки |
| 1318 | Переключатель на дроссельной заслонке |
| 1320 | ECU системы управления двигателем |
| 1325 | Блок управления системы впрыска топлива |
| 1326 | Предохранитель системы впрыска |
| 1327 | Датчик положения кулачка (дизель) |
| 1328 | Датчик положения ротора (дизель) |
| 1330 | Форсунка |
| 1331 | Инжектор впрыска топлива первого цилиндра |
| 1332 | Инжектор впрыска топлива второго цилиндра |
| 1333 | Инжектор впрыска топлива третьего цилиндра |
| 1334 | Инжектор впрыска топлива четвертого цилиндра |
| 1345 | Реле подогрева лямбда-зонда |
| 1350 | Передний (или единственный)кислородный датчик |
| 1400 | Датчик ВМТ |
| 1500 | Реле вентилятора |
| 1501 | Предохранитель вентилятора |
| 1505 | Термочувствительный датчик-выключатель сцепления вентилятора системы охлаждения |
| 1506 | Резистор двухскоростного вентилятора системы охлаждения |
| 1510 | Вентилятор системы охлаждения |
| 1600 | Переключатель положений селектора АТ |
| 1620 | Датчик скорости (VSS) |
| 2000 | Выключатель задних противотуманных фонарей |
| 2001 | Переключатель освещения и стеклоочистителя |
| 2005 | Реле задних противотуманных фонарей |
| 2010 | Задний туманный фонарь |
| 2015 | Задний туманный фонарь |
| 2100 | Датчик-выключатель стоп-сигналов |
| 2110 | Дополнительные стоп-сигналы |
| 2200 | Датчик-выключатель огней заднего хода |
| 2300 | Выключатель аварийной сигнализации |
| 2305 | Прерыватель указателей поворотов |
| 2310 | Переключатель указателей поворота |
| 2320 | Передний указатель левого поворота |
| 2325 | Передний указатель правого поворота |
| 2330 | Задний указатель правого поворота |
| 2335 | Задний указатель правого поворота |
| 2340 | Боковой повторитель указателя левого поворота |
| 2345 | Боковой повторитель указателя правого поворота |
| 2400 | Реле освещения в дневное время |
| 2410 | Реле ближнего света |
| 2415 | Сопротивление ближнего света |
| 2500 | Кнопка звукового сигнала |
| 2505 | Реле компрессора клаксона |
| 2510 | Компрессор клаксона |
| 2520 | Рожок клаксона |
| 2600 | Выключатель освещения |
| 2605 | Реле ближнего света |
| 2610 | Левая фара |
| 2615 | Правая фара |
| 2620 | Левый передний габаритный огонь |
| 2625 | Правый передний габаритный огонь |
| 2630 | Левый задний кузовной комбинированный фонарь |
| 2631 | Правый задний дверной комбинированный фонарь |
| 2632 | Левый задний дверной комбинированный фонарь |
| 2633 | Правый фонарь подсветки номерного знака |
| 2635 | Правый задний кузовной комбинированный фонарь |
| 2636 | Левый фонарь подсветки номерного знака |
| 2660 | Выключатель передних противотуманных фар |
| 2665 | Реле противотуманных фар |
| 2670 | Левая противотуманная фара |
| 2675 | Правая противотуманная фара |
| 2680 | Выключатель дополнительного освещения |
| 2685 | Реле дополнительного освещения |
| 2690 | Дополнительная фара, правая |
| 3000 | Выключатель в стойке левой передней двери |
| 3001 | Выключатель в стойке правой передней двери |
| 3002 | Выключатель в стойке левой задней двери |
| 3003 | Выключатель в стойке правой задней двери |
| 3004 | Таймер салонного освещения |
| 3005 | Реле времени потолочного освещения |
| 3006 | Выключатель потолочного освещения |
| 3010 | Переднее потолочное освещение |
| 3012 | Переднее левое потолочное освещение |
| 3013 | Переднее правое потолочное освещение |
| 3019 | Выключатель заднего потолочного освещения |
| 3020 | Заднее потолочное освещение |
| 3022 | Потолочное освещение сзади слева |
| 3023 | Потолочное освещение сзади справа |
| 3024 | Левый салонный светильник |
| 3025 | Правый салонный светильник |
| 3029 | Выключатель среднего потолочного освещения |
| 3030 | Среднее потолочное освещение |
| 3031 | Правая передняя штурманская лама |
| 3032 | Левая передняя штурманская лампа |
| 3033 | Правая задняя штурманская лампа |
| 3034 | Левая задняя штурманская лампа |
| 3050 | Реостат управления интенсивностью подсветки |
| 3051 | Лампа освещения рычага отопителя |
| 3052 | Освещение консоли |
| 3053 | Освещение прикуривателя |
| 3054 | Освещение прикуривателя |
| 3060 | Подсветка вмонтированного в солнцезащитный козырек туалетного зеркальца |
| 3065 | Штурманская лампа |
| 3070 | Подсветка селектора режимов АТ |
| 3075 | Лампа освещения выключателя зажигания |
| 3100 | Датчик-выключатель подсветки багажного отделения |
| 3105 | Фонарь подсветки багажного отделения |
| 3110 | Выключатель освещения вещевого ящика |
| 3115 | Подсветка вещевого ящика |
| 0004 | Приборный щиток |
| 4025 | Датчик-выключатель контрольной лампы температуры охлаждающей жидкости двигателя |
| 4030 | Датчик температуры охлаждающей жидкости |
| 4050 | Датчик попадания воды в топливо |
| 4110 | Датчик-выключатель контрольной лампы давления двигательного масла |
| 4111 | Датчик температуры двигательного масла + датчик-выключатель контрольной лампы давления масла |
| 4120 | Датчик уровня двигательного масла |
| 4210 | Тахометр |
| 4400 | Датчик-выключатель стояночного тормоза |
| 4430 | Колодки левого переднего тормозного механизма |
| 4431 | Колодки правого переднего тормозного механизма |
| 4720 | Зуммер/контрольная лампа "Не забудьте выключить осветительные приборы" |
| 4800 | Термочувствительный датчик каталитического преобразователя |
| 4805 | Блок управления температурой каталитического преобразователя |
| 0005 | Выключатель стеклоочистителей |
| 5010 | Блок управления функционированием очистителя ветрового стекла |
| 5015 | Электромотор привода переднего стеклоочистителя |
| 5105 | Подогреваемые сопла омывания ветрового стекла |
| 5110 | Датчик-выключатель контрольной лампы уровня жидкости омывания стекол |
| 5115 | Насос подачи жидкости омывания стекол |
| 5202 | Переключатель управления функционированием очистителя заднего стекла |
| 5203 | Выключатель омывания заднего стекла |
| 5210 | Блок управления функционированием заднего стеклоочистителя |
| 5215 | Электромотор привода заднего стеклоочистителя |
| 5400 | Реле таймера омывателей линз головных фар |
| 5405 | Насос подачи жидкости омывания линз головных фар |
| 6000 | Переключатель управления функционированием стеклоподъемника левой двери на левой двери |
| 6005 | Переключатель управления функционированием стеклоподъемника правой двери на правой двери |
| 6010 | Переключатель управления функционированием стеклоподъемника левой двери на правой двери |
| 6021 | Реле электропривода стеклоподъемников |
| 6030 | Блок последовательного управления электроприводом стеклоподъемников |
| 6040 | Электромотор привода стеклоподъемника левой передней двери |
| 6045 | Электромотор привода стеклоподъемника правой передней двери |
| 6100 | Задний переключатель управления электроприводом стеклоподъемника левой задней двери |
| 6105 | Задний переключатель управления электроприводом стеклоподъемника правой задней двери |
| 6110 | Передний переключатель управления электроприводом стеклоподъемника левой задней двери |
| 6115 | Передний переключатель управления электроприводом стеклоподъемника правой задней двери |
| 6120 | Выключатель блокировки электропривода стеклоподъемников задних дверей |
| 6121 | Реле блокировки функционирования задних стеклоподъемников |
| 6125 | Реле электропривода задних стеклоподъемников |
| 6130 | Электромотор привода стеклоподъемника левой задней двери |
| 6135 | Электромотор привода стеклоподъемника правой задней двери |
| 6202 | Сборка замка левой передней двери |
| 6207 | Сборка замка правой передней двери |
| 6212 | Сборка замка левой задней двери |
| 6217 | Сборка замка правой задней двери |
| 6230 | Ресивер единого замка (PLIP) |
| 6235 | Блок управления системы единого замка |
| 6260 | Электромотор привода отпускания защелки замка крышки багажного отделения |
| 6265 | Электромотор привода отпускания защелки замка лючка заливной горловины топливного бака |
| 6302 | Сборка регулировки положения водительского сиденья |
| 6303 | Сборка регулировки положения пассажирского сиденья |
| 6320 | Электромотор привода продольного смещения водительского сиденья |
| 6325 | Электромотор привода продольного смещения пассажирского сиденья |
| 6332 | Электромотор привода регулировки высоты переднего основания водительского сиденья |
| 6334 | Электромотор привода регулировки высоты заднего основания водительского сиденья |
| 6337 | Электромотор привода регулировки высоты переднего основания пассажирского сиденья |
| 6339 | Электромотор привода регулировки высоты заднего основания пассажирского сиденья |
| 6350 | Электромотор привода регулировки наклона спинки водительского сиденья |
| 6355 | Электромотор привода регулировки наклона спинки пассажирского сиденья |
| 6360 | Реле электропривода регулировки водительского сиденья |
| 6365 | Реле электропривода регулировки пассажирского сиденья |
| 6370 | Сборка насоса и электромагнитного клапана привода регулировки водительского сиденья |
| 6375 | Сборка насоса и электромагнитного клапана привода регулировки водительского сиденья |
| 6406 | Переключатель регулировки наружных зеркал заднего вида |
| 6407 | Блок управления функционированием электропривода зеркал заднего вида |
| 6410 | Зеркало заднего вида водительской двери |
| 6415 | Зеркало заднего вида пассажирской двери |
| 6540 | Блок управления срабатыванием пиротехнических активаторов системы натяжения ремней безопасности |
| 6545 | Пиротехнический активатор натяжения ремня безопасности водительского сиденья |
| 6546 | Пиротехнический активатор натяжения ремня безопасности пассажирского сиденья |
| 6565 | Модуль водительской подушки безопасности |
| 6566 | Барабанный выключатель |
| 6632 | Датчик-выключатель контрольной лампы давления гидравлической жидкости |
| 6800 | Переключатель управления электроприводом верхнего люка |
| 6801 | Переключатель сдвигания верхнего люка |
| 6802 | Переключатель наклона верхнего люка |
| 6805 | Реле электропривода верхнего люка |
| 6806 | Выключатель нулевого положения верхнего люка |
| 6807 | Реле электропривода в сборке верхнего люка |
| 6810 | Электромотор привода верхнего люка |
| 6820 | Сборка верхнего люка |
| 7000 | Датчик ABS левого переднего колеса |
| 7005 | Датчик ABS правого переднего колеса |
| 7010 | Датчик ABS левого заднего колеса |
| 7015 | Датчик ABS правого заднего колеса |
| 7018 | Реле ABS |
| 7020 | ECU ABS |
| 7040 | Блок дополнительной регулировки (GRA) |
| 7220 | Часы |
| 7222 | Датчик температуры наружного воздуха |
| 7300 | Переключатель темпостата |
| 7305 | Селекторный переключатель темпостата |
| 7306 | Контрольный переключатель темпостата (сцепление) |
| 7307 | Контрольное реле темпостата |
| 7310 | ECU темпостата |
| 7315 | Сборка вентиляционного клапана вакуумного насоса темпостата |
| 7320 | Предохранительный электромагнитный клапан темпостата |
| 7400 | Дисплей измерителя температуры наружного воздуха |
| 7700 | Датчик наклона рулевой колонки |
| 7705 | Датчик перемещений кузова |
| 7706 | Датчик-выключатель давления тормозной жидкости |
| 7707 | Датчик-выключатель педали газа |
| 7710 | Переключатель подвески |
| 7715 | ECU подвески |
| 7716 | Электромагнитный клапан подвески (единственный или передний) |
| 7717 | Электромагнитный клапан задней подвески |
| 7770 | Сигнальный зуммер уровня и/или давления гидравлической жидкости |
| 8000 | Выключатель К/В |
| 8005 | Реле компрессора К/В |
| 8006 | Термочувствительный датчик испарителя |
| 8007 | Прессостат |
| 8008 | Термочувствительный датчик охлаждающей жидкости двигателя |
| 8010 | Блок управления температурой воды |
| 8015 | Запорное реле компрессора К/В |
| 8020 | Компрессора К/В |
| 8025 | Панель управления К/В |
| 8030 | Датчик температуры воздуха в салоне автомобиля |
| 8032 | Датчик температуры наружного воздуха |
| 8034 | Датчик температуры воздуха на уровне ног |
| 8035 | Электронный термостат управления температурой воздуха в салоне |
| 8037 | Жалюзийный датчик температуры воздуха |
| 8040 | Выбор скоростного режима функционирования вентилятора отопителя |
| 8045 | Модуль управления функционированием вентилятора отопителя |
| 8046 | Резистивная сборка управления скоростными режимами вентилятора отопителя |
| 8050 | Электромотор вентилятора отопителя |
| 8065 | Редукционный электромотор заслонки смесителя |
| 8080 | ECU К/В |
| 8100 | Передний прикуриватель |
| 8110 | Выключатель обогрева заднего стекла |
| 8116 | Реле таймера обогрева заднего стекла |
| 8120 | Обогреватель заднего стекла |
| 8200 | Панель управления электронного иммобилизатора |
| 8203 | Диод цепи подающего реле ECU |
| 8204 | Реле повторного запитывания ECU системы впрыска топлива |
| 8301 | Блок управления подогревом сидений |
| 8302 | Реостат управления подогревом водительского сиденья |
| 8303 | Реостат управления подогревом пассажирского сиденья |
| 8308 | Реле системы подогрева сидений |
| 8310 | Обогреватель водительского сиденья |
| 8315 | Обогреватель пассажирского сиденья |
| 8410 | Аудиосистема |
| 8413 | Управление функционированием радиоприемника |
| 8414 | Барабанный выключатель управления функционированием радиоприемника |
| 8415 | Приемное устройство CD-проигрывателя |
| 8416 | Интерфейс CD-проигрывателя |
| 8420 | Левый передний громкоговоритель |
| 8425 | Правый передний громкоговоритель |
| 8430 | Левый задний громкоговоритель |
| 8435 | Правый задний громкоговоритель |
| 8440 | Левый передний высокочастотный громкоговоритель |
| 8445 | Правый передний высокочастотный громкоговоритель |
| 8600 | Блок управления противоугонной сигнализации |
| 8601 | Расположенный под капотом выключатель противоугонной сигнализации |
| 8603 | Выключатель противоугонной сигнализации |
| 8604 | Датчик уровня звука |
| 8605 | Сирена противоугонной сигнализации |
| 8606 | Контрольная лампа (светодиод) противоугонной сигнализации |
| 8610 | Датчик-выключатель противоугонной сигнализации, установленный в багажном отделении) |
| 8615 | Реле включения ближнего света при срабатывании противоугонной сигнализации |
| 8616 | Реле противоугонной сигнализации |
Цвет электропроводки
| Обозначение | Цвет |
| ВА | Белый |
| ВЕ | Синий |
| BG | Бежевый |
| GR | Серый |
| JN | Желтый |
| MR | Коричневый |
| MV | Пурпурный |
| NR | Черный |
| OR | Оранжевый |
| RG | Красный |
| RS | Розовый |
| VE | Зеленый |
| VI | Фиолетовый |
A - Точка заземления; В - Номер компонента; С - Номер провода; D - Номер каналов разъема; Е - Цвет разъема; F - Номер гнезда разъема; G - Номер предохранителя; Н - Отправка к другой схеме; I - Номер соответствующего компонента; J - Если предусмотрен; К - Обозначение узла/системы, к функционированию которой причастен контур; L - Соединительные провода; М - Узлы электропроводки цепи
[Информация представлена на сайте www.AutoInstruction.ru]

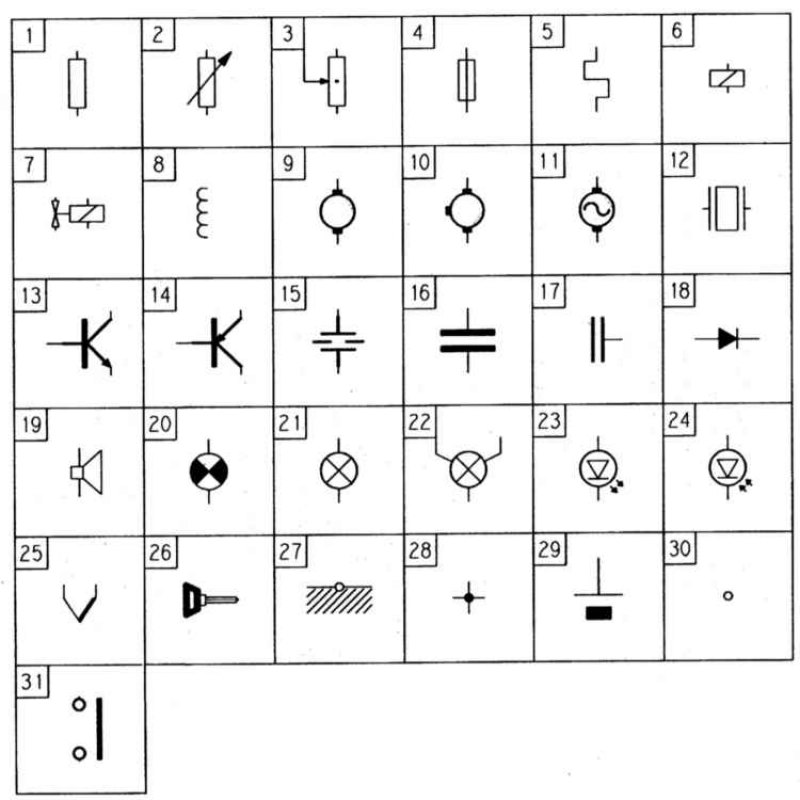

1 - Сопротивление; 2 - Реостат; 3 - Потенциометр; 4 - Предохранитель; 5 - Шунт; 6 - Катушка; 7 - Электромагнитный клапан; 8 - Компрессор; 9 - Электромотор; 10 - Двухскоростной электромотор; 11 - Генератор переменного тока; 12 - Пьезоэлемент; 13 - Транзистор NPN; 14 - Транзистор PNP; 15 - λ-зонд; 16 - Шумоподавитель; 17 - Сетка; 18 - Диод; 19 - Рожок сирены/громкоговоритель; 20 - Контрольная лампа; 21 - Лампа осветительного прибора; 22 - Лампа с двумя нитями накала; 23 - Светодиод; 24 - Фотодиод; 25 - Термопара; 26 - Ключ; 27 - Масса; 28 - Узел; 29 - Батарея; 30 - Гнездо; 31 - Главный выключатель
