В системе впрыска топлива двигателя ВАЗ-21126 с обратной связью в системе выпуска установлены каталитический нейтрализатор отработавших газов и два датчика концентрации кислорода, которые и обеспечивают обратную связь. Датчики отслеживают содержание кислорода в отработавших газах, а электронный блок управления по их сигналам поддерживает такое соотношение воздуха и топлива, при котором нейтрализатор работает наиболее эффективно.
Внимание! Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы «минус» аккумуляторной батареи.
Внимание! Аккумуляторную батарею отсоединяйте только при выключенном зажигании.
Внимание! Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.
Внимание! Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.
Внимание! При зарядке отсоединяйте аккумуляторную батарею от бортовой сети автомобиля.
Внимание! Не допускайте нагрева электронного блока управления (ЭБУ) выше 65°С в рабочем состоянии и выше 80°С в нерабочем (например, в сушильной камере после покраски). Если эта температура будет превышена, надо снять ЭБУ с автомобиля.
Внимание! Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.
Внимание! Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.
Внимание! Все измерения напряжения выполняйте цифровым вольтметром, внутреннее сопротивление которого не менее 10 МОм.
Внимание! Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. чтобы не допустить повреждений ЭБУ электростатическим разрядом:
- не прикасайтесь руками к штекерам ЭБУ или электронным компонентам на его платах;
- при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.
Внимание! При работе в дождливую погоду не допускайте попадания воды на электронные компоненты системы впрыска топлива.
Проверку системы впрыска проведите в следующем порядке.
1. Проверьте соединение с «массой» двигателя и аккумуляторной батареи.
2. Проверьте регулятор давления, топливный фильтр и топливный насос.
3. Проверьте предохранители и реле включения элементов системы впрыска.
4. Проверьте надежность контактов колодок с проводами элементов системы впрыска.
5. Проверьте датчики системы впрыска.
Подавляющее большинство неисправностей системы впрыска топлива вызвано отказом следующих ее датчиков:

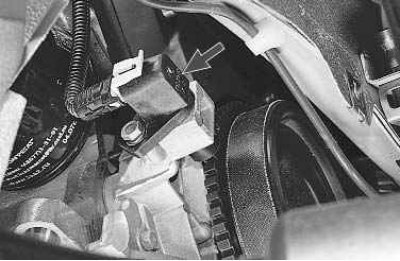

– положения коленчатого вала — полный отказ системы впрыска, двигатель не пускается;
– положения распределительного вала (датчик фаз) – переход на синхронную работу форсунок, ухудшение эксплуатационных качеств (динамика, расход топлива);
– массового расхода воздуха — увеличение расхода топлива, значительное ухудшение динамики, рывки и провалы, проблемы с пуском двигателя;
– положения дроссельной заслонки — потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;
– температуры охлаждающей жидкости — трудности с пуском в мороз. Приходится прогревать двигатель, поддерживая обороты педалью акселератора. При перегреве существенно снижается мощность, появляется детонация;
Информация скопирована с сайта: autoinstruction
– концентрации кислорода (лямбда-зонд) – увеличение расхода топлива, снижение мощности двигателя, неустойчивая работа на холостом ходу (только на автомобилях, оборудованных каталитическим нейтрализатором). Возможно повреждение каталитического нейтрализатора отработавших газов;
– детонации — двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации;
– скорости автомобиля — возможно ухудшение динамических качеств автомобиля в режимах с использованием максимальной мощности (интенсивный разгон);
– неровной дороги — ухудшение эксплуатационных показателей двигателя на неровной дороге.
