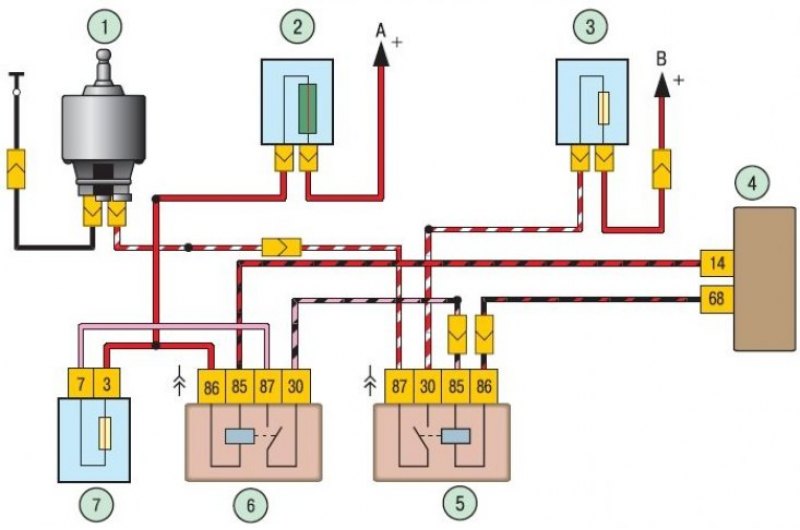

Рис. 10.10. Схема включения электродвигателя вентилятора системы охлаждения: 1 – электродвигатель вентилятора; 2 – основной блок предохранителей (F1); 3 – монтажный блок (F1); 4 – ЭБУ системы управления двигателем; 5 – реле включения электродвигателя вентилятора; 6 – блок предохранителей системы управления двигателем (главное реле – К1); 7 – блок предохранителей системы управления двигателем (F1); А – к клемме «плюс» аккумуляторной батареи; B – к основному блоку предохранителей (F2)
Схема включения электродвигателя вентилятора системы охлаждения показана на рис. 10.10.
