Снятие
Установить автомобиль на рабочее место. Отсоединить клемму провода "массы" от аккумуляторной батареи.
Отвернуть винт 1, рисунок 7-1, крепления внутренней ручки 2 открывания двери левой или правой.
Отвернуть винты 4 крепления обивки левой двери.
Преодолевая сопротивление держателей снять обивку 3 левой или правой двери.

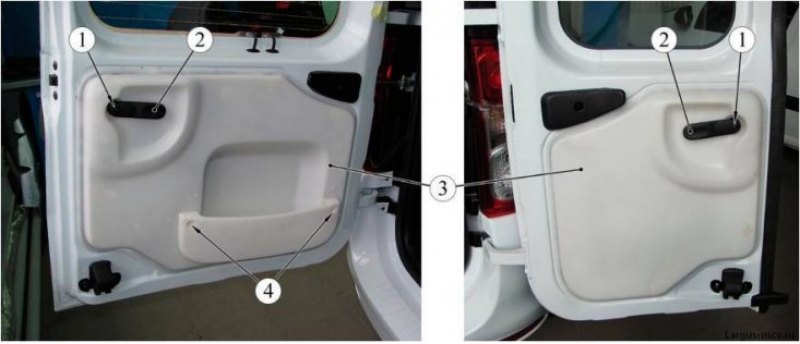

Рисунок 7-1 - Крепление обивок погрузочных дверей: 1 - винт крепления внутренней ручки открывания двери; 2 - внутренняя ручка открывания двери; 3 - обивка погрузочной двери; 4 - винт крепления обивки
Материал заимствован у портала autoinstruction.ru

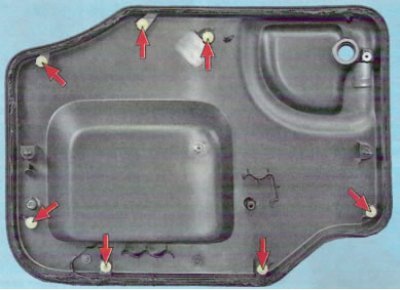

Расположение фиксаторов крепления обивки левой створки двери задка (вид с внутренней стороны)
Откинуть защитный колпачок гайки 3, рисунок 7-2, крепления рычага 2 стеклоочистителя отвернуть гайку, снять рычаг (ключ гаечный 13).

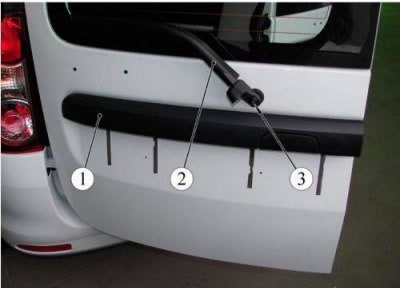

Рисунок 7-2 - Крепление рычага стеклоочистителя: 1 - накладка задней левой погрузочной двери; 2 - рычаг стеклоочистителя; 3 - гайка крепления рычага стеклоочистителя
Отсоединить от стеклоочистителя 2, рисунок 7-3, колодку жгута проводов. Высверлить заклепки 1, снять стеклоочиститель (дрель, сверло об).

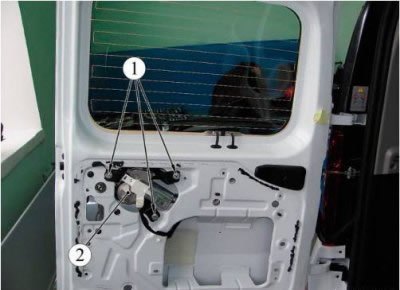

Рисунок 7-3 - Крепление стеклоочистителя: 1 - заклепка крепления стеклоочистителя; 2 - стеклоочиститель
Отвернуть болты 1, рисунок 7-4, крепления верхнего и нижнего фиксаторов двери левой или правой, снять фиксаторы отсоединив от них тросы привода замка (головка сменная Тогх Т30, вороток).

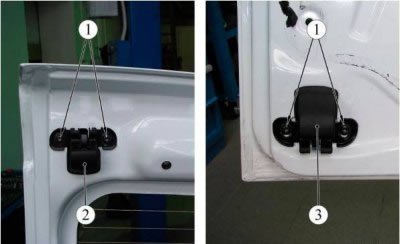

Рисунок 7-4 - Крепление фиксаторов погрузочной двери: 1 - болт крепления фиксатора; 2 - верхний фиксатор; 3 - нижний фиксатор
Отвернуть болты 2, рисунок 7-5, и гайки 3 крепления накладки 1, (см. рисунок 7-2), погрузочных дверей, снять накладку, отсоединив тягу замка от выключателя дверного замка (головка сменная 10, вороток).
Отвернуть болты 1 крепления замка погрузочных дверей, снять замок в сборе с тросами привода верхнего и нижнего фиксаторов (головка сменная Torx Т30, вороток).

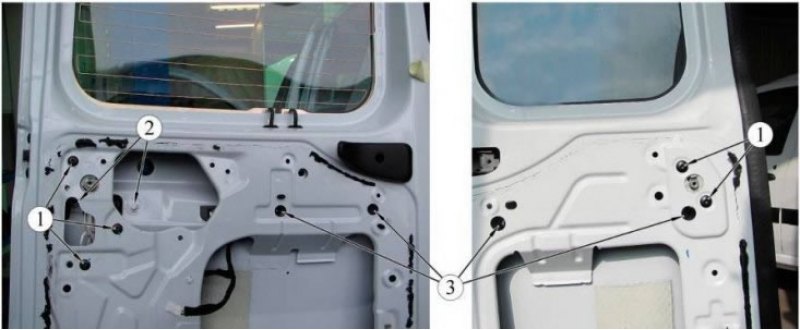

Рисунок 7-5 - Снятие накладок погрузочных дверей: 1 - винт крепления замка погрузочной двери левой или правой; 2 - болт крепления накладки; 3 - гайка крепления накладки
Снять сигнал торможения дополнительный.
Отсоединить колодки проводов от элемента обогрева заднего стекла и от фонаря освещения номерного знака.
Извлечь жгут проводов и трубку омывателя заднего стекла из полости двери.
Отвернуть два верхних и два нижних болта 1, рисунок 7-6, крепления погрузочной двери левой или правой к петлям, снять дверь (головка сменная 13, вороток).

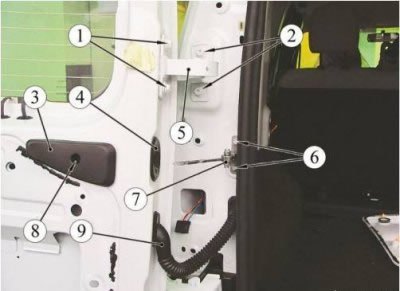

Рисунок 7-6 - Крепление ограничителя погрузочной двери: 1 - болт крепления погрузочной двери к петлям; 2 - болт крепления петель погрузочной двери к кузову; 3 - ручка замка ограничителя; 4 - уплотнитель ограничителя; 5 - петля погрузочной двери; 6 - болт крепления ограничителя к кузову; 7 - ограничитель погрузочной двери; 8 - винт крепления ручки замка ограничителя; 9 - трубка защитная жгута проводов погрузочной двери левой
Отвернуть винт 8, снять ручку 3 замка ограничителя 7. Снять уплотнитель 4 ограничителя. Отвернуть две гайки 1, рисунок 7-7, снять замок 2 ограничителя через технологический проем в двери.

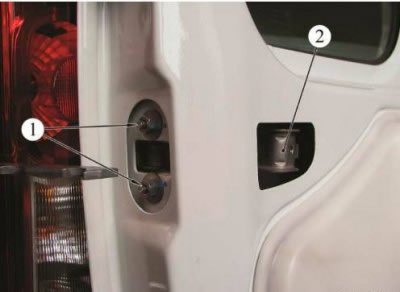

Рисунок 7-7 - Крепление замка ограничителя погрузочной двери: 1 - гайка крепления замка ограничителя погрузочной двери; 2 - замок ограничителя погрузочной двери
В случае необходимости замены петель и ограничителя:
- снять задний фонарь
- отвернуть два болта 6 крепления ограничителя 7 погрузочной двери, снять ограничитель (головка сменная Torx Т30, вороток).
- отвернуть три винта крепления верхней накладки 1, рисунок 7-8, заднего фонаря, снять накладку левую или правую.
- отвернуть два верхних и два нижних болта 2 (см. рисунок 7-6) крепления петель 3 к кузову, снять петли (головка сменная 13, вороток).

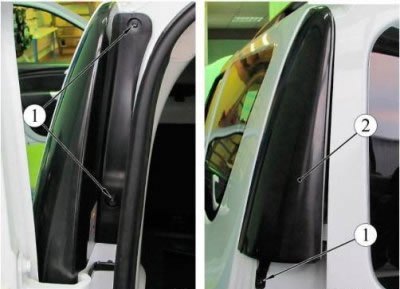

Рисунок 7-8 - Крепление верхней накладки заднего фонаря: 1 - винт крепления накладки; 2 - верхняя накладка заднего фонаря
Установка
Установку узлов и деталей погрузочных дверей выполнять в порядке обратном разборке, при этом:
- смазать трущиеся части стеклоочистителя, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петлях (смазка ЦИАТИМ-201, норма расхода -5 г);
- закрепить стеклоочиститель при помощи заклепок (заклепка 7703072362, пистолет для установки заклепок типа КПМ-24М;
- перед установкой обивки двери временно подсоединить клемму провода "массы" к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери и стеклоочистителя;
- при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;
- обеспечить равномерность зазора между дверями и сопрягаемыми панелями кузова.
