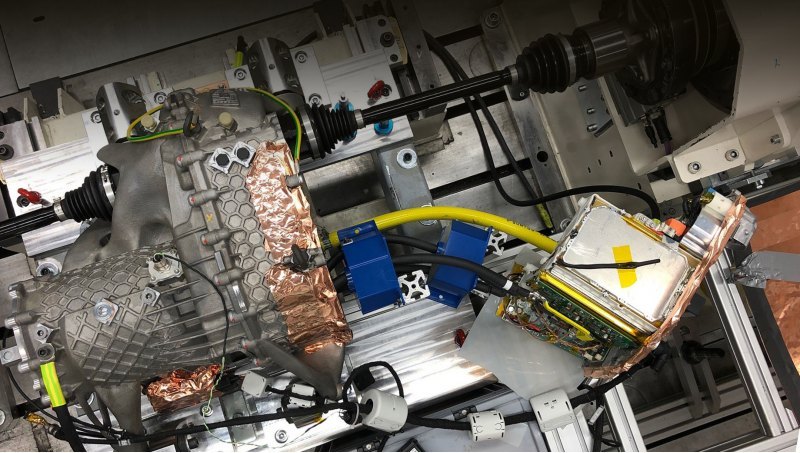

Общая масса готового узла привода в результате перехода на 3D-печать снижена примерно на 10% при большей прочности.
В Porsche далеко не первый раз обращаются к 3D-печати для создания передовых компонентов, однако новая работа — одна из самых сложных. Ведь чтобы построить корпус электрического привода, понадобилось вычислить распределение нагрузки в огромном числе точек, продумать все ребра, перегородки и соединительные элементы так, чтобы получить наименьшую массу детали, придумать — как деталь будет ориентирована в принтере (с какой стороны будут наращиваться слои и как уже созданные части не помешают добавлению нового материала). Итог: корпус на 40% легче изготовленного традиционным методом, при этом в наиболее нагруженных местах — вдвое жестче.

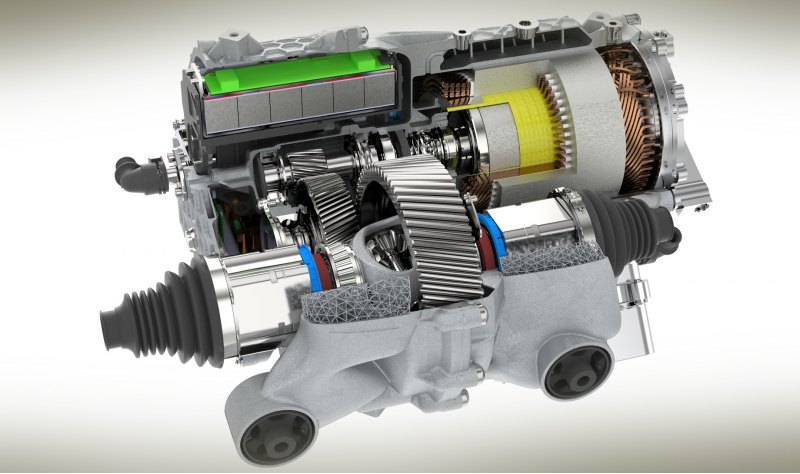

Опытный блок привода в сборе содержит электромотор, электронные компоненты и редуктор с дифференциалом. Обратите внимание на ажурные нити внутри. Толщина стенок детали составляет всего 1,5 мм, но они при этом весьма жесткие, что снижает шумы и вибрации.
Руководитель проектов в отделе перспективных разработок силовых агрегатов исследовательского центра Porsche в Вайсахе Фальк Хейлфорт считает: данный эксперимент доказывает пригодность аддитивных технологий для создания нагруженных деталей сравнительно больших размеров. Помимо снижения массы изделия эта техника позволяет интегрировать в одной детали больше функций (скажем, тут продумано усиленное охлаждение), снизить число компонентов. Применительно к опытному блоку привода — его сборка требует на 40 рабочих операций меньше, чем обычно. Это 20 минут сэкономленного времени.

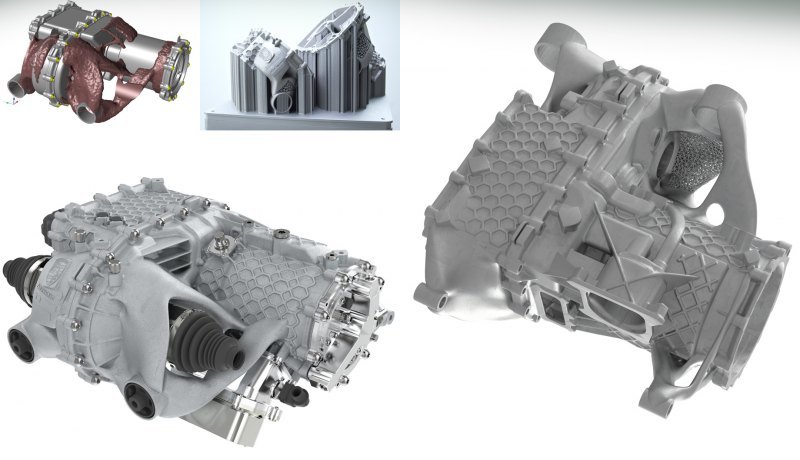

Рассчитанная на компьютере с учетом механических напряжений топология узла превращается в реальные детали при помощи 3D-печати методом лазерного плавления. Используется высокочистый порошок алюминиевого сплава, который нагревается в определенных точках лучом и застывает, формируя изделие.
(Смотрите источник на портале: «AutoInstruction»)
Трехмерная печать постепенно набирает обороты в индустрии и уже используется не только для прототипирования и постройки макетов (с чего все начиналось), но и для выпуска отдельных элементов серийных и мелкосерийных машин. Всего пару дней назад мы рассказывали о достижениях в этой области GM и BMW, а у Porsche из последних примеров стоить указать созданные на 3D-принтерах вставки в сиденьях и даже поршни для 911 GT2 RS. Ну а показанный тут привод может быть применен на передней оси спорткара, говорят немцы.
