Чтобы предупредить проблемы, связанные с разрядом статического электричества
Когда с автомобиля снимается сиденье с модулем надувной подушки безопасности SIPS, сиденье должно быть заземлено. Это вызвано опасностью статического электричества. Отсоедините сиденье от винтового соединения. Пока не вынимайте сиденье из автомобиля. Снимите изоляцию с обоих концов длинного отрезка кабеля. Прикрепите один конец к заднему креплению на сиденье. Закрепите другой конец в автомобиле или в подъемнике автомобиля.
Снятие

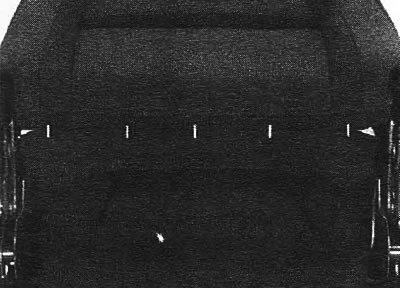

Выньте сиденье из автомобиля. Уберите натяжение в поясничной опоре. Снимите: ручку поясничной опоры, боковой элемент, вытянув его, ручку регулировки положения спинки сиденья. Это применимо только к сиденьям с ручным приводом. Снимите 5 серповидных зажима с нижней части спинки сиденья. Снимите обивку до первого поперечного канала. На каждом продольном канале есть по 2 серповидных зажима. Снимите 3 серповидных зажима с первого поперечного канала.

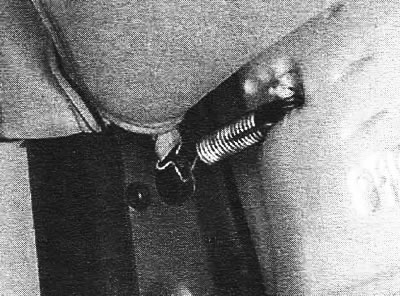

Снимите другой серповидный зажим с каждой стороны продольных каналов до верхнего продольного канала.

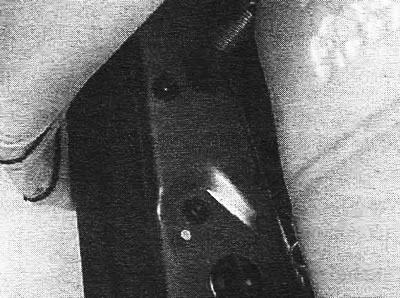

Снимите 2 гибких крепления на внутренней части/обратной стороне спинки сиденья. Потяните вверх обивку спинки сиденья. Отогните и откройте доступ к защитной подкладке на стороне, где расположена надувная подушка безопасности.

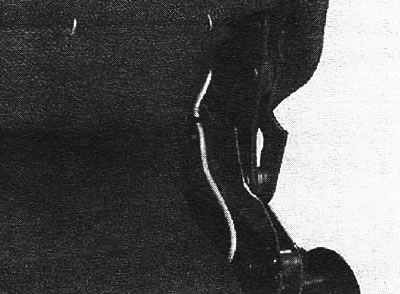

Выверните 2 винта, прикрепляющие надувную подушку безопасности к внутренней стороне рамы спинки сиденья. Потяните надувную подушку безопасности вниз. Слегка отведите надувную подушку безопасности вперед. Снимите надувную подушку безопасности.
Первоисточник расположен на портале [AutoInstruction.ru]

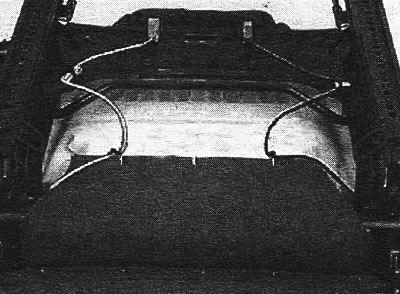

Отрежьте ленточный хомут.
Перережьте 2 ленточных хомута. Освободите жгут проводов. Замените надувную подушку безопасности.

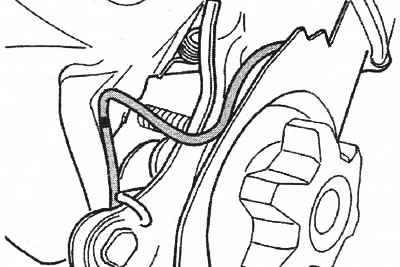

Установка

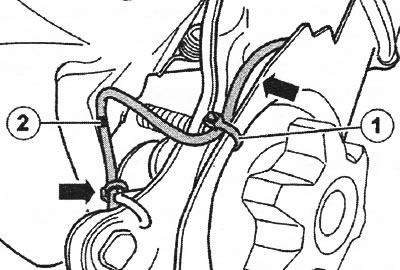

Установите жгут проводов, как показано на иллюстрации.
Обеспечьте наличие достаточной слабины в жгуте проводов между разъемом кабеля воспламенения и первым ленточным хомутом (1).
Вариант 1 (автомобили без защитного кожуха на кабеле воспламенения)
Установите другой ленточный хомут приблизительно на 40 мм ниже черной отметки (2) на кабеле воспламенения.

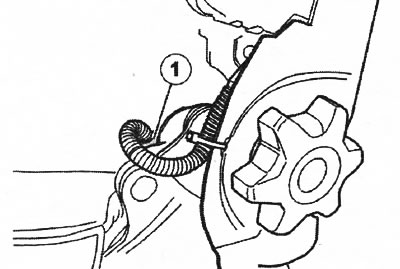

Вариант 2 (автомобили с защитным кожухом на кабеле воспламенения)
Установите второй ленточный хомут у светлой отметки (1) на защитном кожухе. Установите: третий ленточный хомут под подушкой сиденья, надувную подушку безопасности, 2 винта М5. Затяните. Установите защитную подкладку, 2 гибких крепления на внутренней части/обратной стороне спинки сиденья. Стяните обивку подушки спинки сиденья так, чтобы можно было установить серповидные зажимы. Установите: серповидные зажимы, по одному на каждой стороне, в продольном канале вниз к первому поперечному каналу, 3 серповидных зажима в поперечном канале, по 2 серповидных зажима на продольный канал вниз к основанию спинки сиденья, 5 серповидных зажимов в нижней части спинки сиденья, ручку регулировки положения спинки сиденья. Это применимо только к сиденьям с ручным приводом. Установите боковой элемент, вдавив его, ручку поясничной опоры. Установите заново сиденье в автомобиле. Снова натяните поясничную опору. Произведите осмотр.
