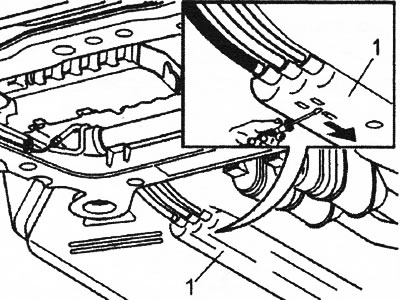

Снимите: быстросъемный соединитель на заднем крае подрамника, зажим для шланга обогревателя. Используйте специальный инструмент 951 2619 (плоскогубцы Oetiker) для снятия и закрепления зажимов. Вытяните трубу из зажима.

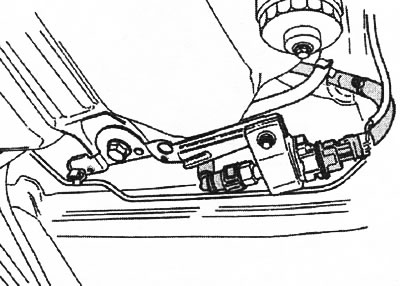

Снимите: крышку над топливопроводом, сдвинув зажимы в сторону (см. иллюстрацию).

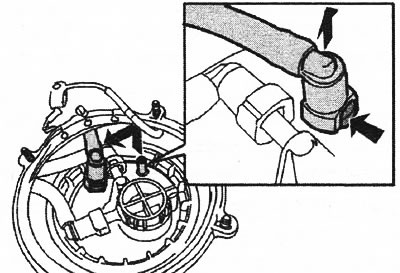

Снимите быстросъемный соединитель и зажим для топливных шлангов. Закупорьте шланги.
Снимите: задние сиденья, правую боковую панель в багажном отсеке/третьем ряду сидений, правую секцию воздуховода к заднему правому вентиляционному каналу в стойке С, изоляцию, 4 гайки, смотровой люк для блока бензобака. Отсоедините быстросъемный соединитель (см. иллюстрацию). Стяните топливный шланг.
Установка

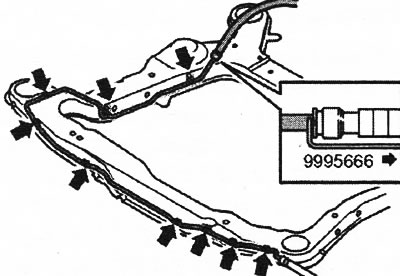

Установите топливопровод. Подсоедините топливопровод к топливному насосу. Убедитесь, что угол наклона на топливном насосе равен 15°. Подсоедините топливопровод от топливного насоса и вперед на подрамник и топливопровод. Установите топливопровод на зажиме и топливных выводах. Проверьте работу обогревателя. Проверьте функционирование обогревателя. Проверьте на наличие утечки в топливопроводах и шлангах. Убедитесь, что во время ремонта не были зарегистрированы никакие коды неисправности. Привинтите смотровой люк для блока бензобака на место. Установите: изоляцию, воздуховод канала на правой стойке С, правую боковую панель в багажном отсеке/третьем ряду сидений, задние сиденья, защитную панель (см. иллюстрацию), брызговик под двигателем.
