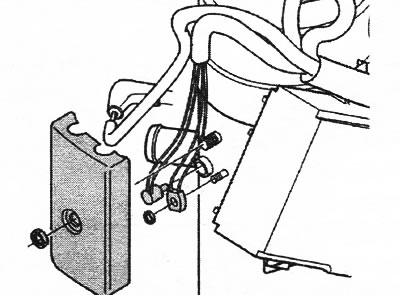

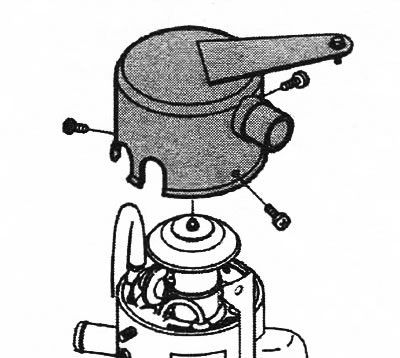

Снимите: накладку бампера, обогреватель, гайку и крышку. Снимите: датчик (1) температуры ОЖ двигателя, освободив его, термостат (2) защиты от перегрева, ослабив гайку.

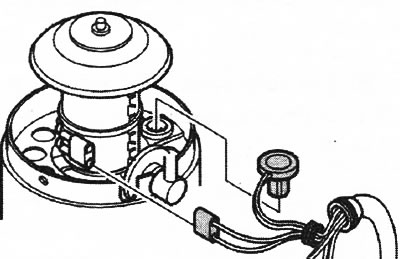

Снимите модуль управления. Снимите: зажим для шланга с впускного шланга, 3 винта с кожуха вентилятора. Выньте кожух вентилятора.

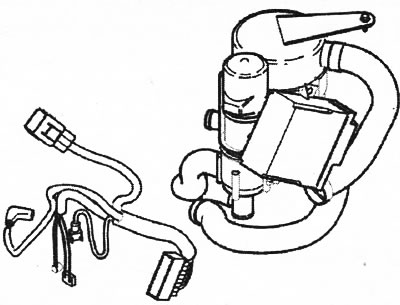

Отсоедините разъем электродвигателя вентилятора. Отсоедините датчик пламени от крепления.
Снимите весь жгут проводов для всех датчиков. Замените жгут проводов, снимая его по частям. Замените в таком же порядке на новый жгут проводов, так чтобы он был правильно расположен. Чтобы заменить отдельные датчики, отрежьте и срастите жгут проводов.
Установка
Установите: новый жгут проводов, все датчики и разъемы, кожух вентилятора, впускной шланг, модуль управления, термостат защиты от перегрева при помощи гайки (1хМ5). Затяните. Установите датчик температуры ОЖ двигателя, крышку с гайкой. Затяните. Установите обогреватель. Проверьте работу обогревателя. Проверьте функционирование обогревателя. Убедитесь, что во время ремонта не были зарегистрированы никакие коды неисправности. Установите накладку бампера.
