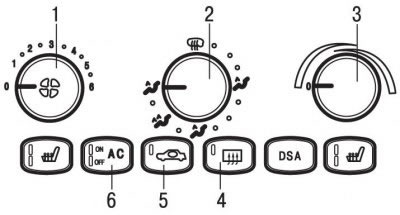

Рис. 2.38. Элементы панели управления отоплением и вентиляцией с ручным регулированием кондиционирования водуха: 1 - регулятор управления скоростью вентилятора; 2 - селекторный переключатель режимов; 3 - регулятор температуры подаваемого воздуха; 4 - выключатель электрообогрева заднего стекла и наружных зеркал заднего вида; 5 - выключатель режима рециркуляции воздуха; 6 - выключатель режима кондиционирования воздуха
Система отопления и вентиляции с ручным регулированием кондиционирования воздуха имеет соответствующую панель управления (рис. 2.38).
Описание назначения различных элементов панели управления отоплением и вентиляцией салона:
1) регулятор управления скоростью вентилятора имеет 6 положений соответствующих различным скоростям его работы (соответственно: 0 — выкл, 6 — наивысшая скорость работы вентилятора);
Примечание. Система кондиционирования воздуха не работает в положении «0» регулятора вентилятора.
Источник статьи доступен на портале: www.autoinstruction.ru
2) селекторный переключатель режимов различных направлений поступления воздуха. Переключатель может быть установлен в любое промежуточное положение между обозначенными режимами. Пиктограммы обозначений различных режимов соответствуют предыдущему разделу;
3) регулятор температуры подаваемого воздуха позволяет осуществлять ступенчатое регулирование от холодного поступающего воздуха (крайнее левое положение) до теплого (крайнее правое положение);
4) обогреватель заднего стекла, обогреватели наружных зеркал заднего вида. При выключенном режиме обогрева загорается светодиодный индикатор;
5) выключатель режима рециркуляции воздуха (назначение и использование режима рециркуляции воздуха см. выше);
6) переключатель кондиционирования воздуха. При включенном положении выключателя (рекомендуемое обычное положение) система кондиционирования воздуха находится в рабочем состоянии.
