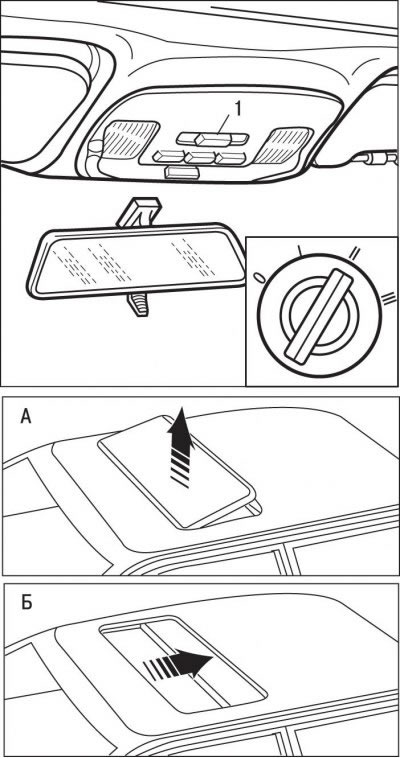

Рис. 2.25. Управление люком с электроприводом: 1 - кнопка управления электроприводом люка
Для управления люком с электроприводом (рис. 2.25) ключ зажигания должен находиться в положении II. Люк оснащен функцией «AUTO OPEN» («Автоматическое открывание»).
Просто кратковременно нажмите кнопку (1) с одной из двух сторон (при закрытом люке) и люк автоматически откроется в положение для вентиляции (А) или в сдвинутое положение (Б). Люк можно остановить в любом положении, нажав кнопку еще раз.
Люк имеет следующие фиксируемые положения:
- 1) положение для вентиляции (рис. 2.25, А) — для открытия люка в положение максимальной вентиляции один раз кратковременно нажмите на правую сторону кнопки (1). При повторном нажатии на левую или правую сторону этой кнопки люк остановится. Для полного закрытия люка необходимо нажать и удерживать нажатой левую сторону кнопки;
- 2) приоткрытое положение люка — для открытия один раз кратковременно нажмите на левую сторону кнопки (1). Люк остановится в положении для езды (см. ниже). Снова нажмите и удерживайте нажатой левую сторону кнопки — люк сдвинется в полностью открытое положение (см. ниже). Во время сдвигания люка его можно остановить, нажав еще раз на левую или правую сторону кнопки. Для полного закрытия люка необходимо нажать и удерживать нажатой правую сторону кнопки;
- 3) положение для езды — положение, в котором люк открыт не полностью. Служит для уменьшения шума воздуха во время езды;
- 4) полностью открытое положение — данное положение не рекомендуется использовать во время езды.
Внимание! ПРЕДУПРЕЖДЕНИЯ Если в автомобиле находятся дети, следует следить за тем, чтобы они не просовывали голову или руки в проем люка во время его закрытия. Покидая автомобиль, обязательно вынимайте ключ из замка зажигания.
Рис. 2.26. Противосолнечный щиток
Люк в крыше снабжен также управляемым вручную противосолнечным щитком (рис. 2.26). Этот щиток автоматически открывается вместе с люком в крыше.
Рис. 2.27. Закрытие люка с использованием специального инструмента: 1 - винт; 2 - шайба; 3 - прокладка; 4 - муфта
Если люк в крыше не закрывается с помощью электропривода, его можно закрыть вручную, пользуясь для этого инструментом, предусмотренным в поставляемом наборе инструментов (рис. 2.27).
Примечание. Не закрывайте противосолнечный щиток при открытом люке в крыше. Это может нарушить его правильную работу.
Если при нажатии выключателя люк в крыше не работает, проверьте соответствующий предохранитель (15 А). Если предохранитель исправен, но электропривод люка не работает, воспользуйтесь специальным гаечным ключом из прилагаемого комплекта инструментов, скомбинированным с крестообразной отверткой. Чтобы открыть другой конец инструмента, снимите с него рукоятку. Закрытие люка в данном случае необходимо проводить следующим образом:
- снять стекла осветительного плафона салона, отвернуть винты и снять крышку осветительного плафона;
- с помощью отвертки удалить колпачок с винта;
- удалить винт;
Примечание. Проявляйте осторожность, чтобы не потерять винт 1 (см. рис. 2.27), шайбу 2, прокладки 3 или муфту 4, т.к. без них сдвигающаяся крыша люка не будет работать.
- перевернуть отвертку обратным концом в рукоятку для превращения ее в торцевой ключ;
- вставить этот торцевой ключ в приводной вал электродвигателя сдвигающейся крыши и закрыть сдвигающуюся крышу, вращая ключ по часовой стрелке.
Если прокрутить вал слишком далеко, сдвигающийся люк будет перемещаться в положение вентиляции. Поворачивать ключ в другую сторону, пока люк вновь не закроется.
