Внимание! Перед выполнением работ на передних сиденьях необходимо заблокировать подушки безопасности системы SIPS. После завершения работ необходимо разблокировать данные подушки. Нельзя прикладывать усилие к боковине сидения.

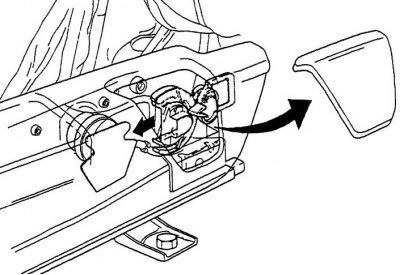

Рис. 11.86. Местонахождение блокирующего устройства подушки безопасности системы SIPS
Блокировка подушки безопасности системы SIPS (рис. 11.86) производите (с помощью устройства для безопасной транспортировки) следующим образом:
- снимите крышку вверх;
- снимите устройство для безопасной транспортировки с панели;
- надвиньте устройство для безопасной транспортировки на модуль датчика.
Разблокирование подушки безопасности системы SIPS производите следующим образом:
- снимите устройство для безопасной транспортировки с модуля датчика;
- установите устройство для безопасной транспортировки с держателя на панели;
- поставьте крышку на место.

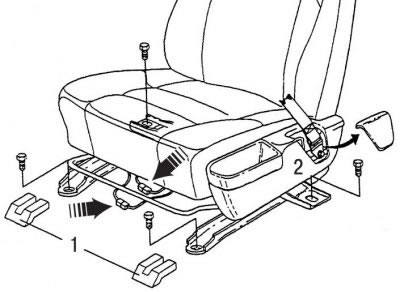

Рис. 11.87. Снятие переднего сиденья: 1 - защитные крышки; 2 - ремень безопасности
Снятие сиденья (рис. 11.87) производите следующим образом:
- заблокируйте подушку безопасности системы SIPS;
- снимите ремень безопасности 2 с крепления (через проем для подушки безопасности системы SIPS);
- снимите две защитные крышки 1 в передней части направляющих салазок (сдвиньте панели вперед);
- отжав вбок, снимите боковую панель (винт torx 20 сзади);
- снимите заднюю центральную консоль;
- отверните крепежные болты и гайки;
- отсоедините разъемы нагревательных элементов (под сиденьем);
- отсоедините разъем замка ремня безопасности (под сиденьем);
- поднимите сиденье вертикально вверх и снимите его.
Установку переднего сиденья производите следующим образом:
Внимание! Сначала убедитесь, что подушка безопасности системы SIPS нового переднего сиденья заблокирована с помощью устройства для безопасной транспортировки, закрепленного на модуле датчика.
- поставьте сиденье и затяните крепежные болты и гайки от руки;
- отрегулируйте положение сиденья и затяните крепежные болты и гайки моментом 40 Н·м;
- установите защитные крышки;
- установите заднюю центральную консоль;
- установите ремень безопасности, момент затяжки 45 Н·м;
- разблокируйте подушку безопасности системы SIPS.

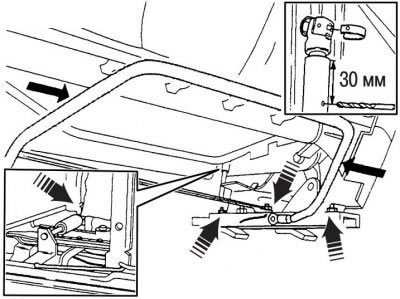

Рис. 11.88. Снятие направляющей салазок
Снятие направляющей салазок (рис. 11.88) производите следующим образом:
- заблокируйте подушку безопасности системы SIPS;
- снимите ремень безопасности;
- сожмите и отсоедините отпирающую скобу, снимите ее;
- отсоедините поперечину, отвернув одну гайку со стороны, на которой будет выполняться замена;
- выверните передний болт;
- при замене внутренней направляющей снимите замок ремня безопасности;
- выверните задний болт и снимите направляющую (с пневматическим амортизатором).
Примечание. При замене пневматического амортизатора необходимо выпустить из него газ, для чего просверлите 4 мм отверстие, как показано на рис. 11.88.
Установку направляющей салазок производите следующим образом:
- переставьте натяжную пружину направляющей (при необходимости);
- подсоедините пневматический амортизатор и установите его в раму;
- поставьте задний болт;
- сдвиньте сиденье вперед и поставьте передний болт;
- затяните болт моментом 15 Н·м;
- поставьте поперечину и затяните гайку моментом 20 Н·м;
- поставьте замок ремня безопасности, затяните моментом 48 Н·м;
- поставьте отпирающую скобу (сожмите);
- при замене внутренней направляющей поставьте замок ремня безопасности, затяните моментом 48 Н·м;
- установите сиденье;
- разблокируйте надувную подушку системы SIPS.
