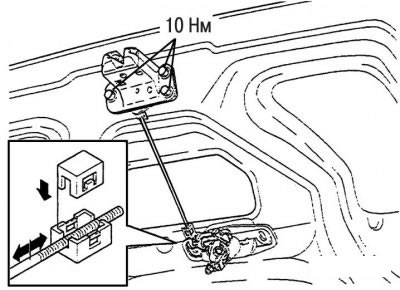

Рис. 11.76. Точки крепления и регулировки замка двери задка
Замену замка двери задка (рис. 11.76) производите следующим образом:
- снимите панель облицовки двери задка;
- снимите блок заднего фонаря в сборе;
- отсоедините тягу замка от скобы зажима;
- выверните три болта крепления замка и снимите замок;
- отсоедините разъемы.
Установку производите в обратном порядке, с учетом следующих замечаний:
- подсоедините тягу и отрегулируйте ее;
- оттяните назад тягу и зафиксируйте в скобе зажима;
- затяните болты моментом 10 Н·м.
