- снимите панель облицовки задней двери;

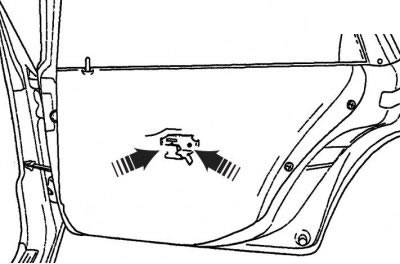

Рис. 11.65. Точки крепления кронштейна (показаны стрелками)
- отвернув 2 винта-самореза, снимите кронштейн (рис. 11.65);
- аккуратно снимите шумоизоляцию;

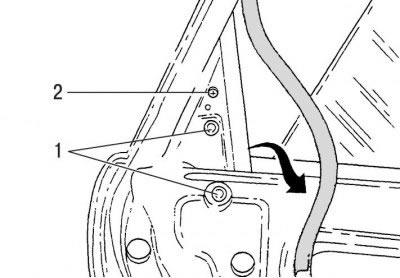

Рис. 11.66. Элементы, демонтируемые при снятии замка задней двери: 1 - винты крепления накладки задней двери, 2 шт. (torx 30); 2 - винт (torx 25)
(Источник расположен на веб-ресурсе: AutoInstruction)
- выверните два винта 1 (рис. 11.66);
- поверните накладку вперед и одновременно снимите ее движением вверх;
- вытяните уплотнитель из направляющей;
- выверните винт 2 из накладки;
- оттяните направляющую оконного стекла за уплотнитель и снимите;
Рис. 11.67. Элементы, демонтируемые при снятии ручки замка задней двери: 1 - болты крепления ручки задней двери, 2 шт.; 2 - защелки крепления ручки; 3 - тяга замка двери
- выверните два болта 1 (рис. 11.67) и снимите накладку;
- вдавите защелки 2 снизу;
- вдавите тягу 3 внутрь в направлении стрелки и снимите с зажима;
- выньте дверную ручку движением вверх;
- откройте крепежную скобу, поверните вверх и снимите блокирующую тягу с замка;

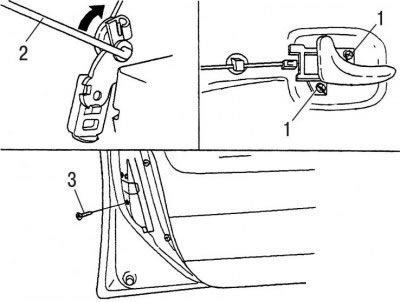

Рис. 11.68. Снятие замка задней двери: 1 - винты-саморезы крепления ручки задней двери; 2 - тяга; 3 - винты крепления замка задней двери (3 шт.)
- выверните винты-саморезы 1 и снимите тягу 2 с фиксатора в направлении стрелки (рис. 11.68);
- выверните винты 3 с торцевой головкой;
- вдавите замок и снимите отпирающую тягу;
- поверните замок наружу, разъедините разъемы и снимите замок.
Установка замка задней двери производится в обратном порядке, с учетом следующих замечаний:
1) отрегулируйте ручку отпирания, для чего:
- закройте, а затем откройте замок;
- снимите блок с фиксатора и отрегулируйте тягу;
- запрессуйте обе тяги в направляющую;
- заверните винты 3 с торцевой головкой (момент затяжки 6 Н·м);
2) установите дверную ручку (рис. 11.67), для чего:
- проверьте уплотнение;
- вдавите держатель на свое место, поставьте накладку и отрегулируйте положение уплотнения;
- оттянув тягу 3 вниз, вставьте ее в зажим внутреннего замка;
- заверните болты 1 крепления дверной ручки (момент затяжки 10 Н·м);
- проверьте функционирование и поставьте уплотнитель;
3) установите направляющую оконного стекла, для чего:
- смажьте уплотнитель и направляющую;
- затяните болты направляющей стекла (момент затяжки 10 Н·м);
- дальнейшую установку направляющей производите в порядке, обратном снятию;
4) установите панель облицовки двери, для чего:
- смонтируйте шумоизоляцию на дверь;
- проделайте в новой панели нужные отверстия;
- смажьте контактный профиль мыльным раствором;
- дальнейшую установку панели двери производите в порядке, обратном снятию.
