Рис. 11.60. Расположение элементов, демонтируемых при снятии замка двери: 1 - фиксатор; 2 - держатель; 3 - пистоны (4 шт.); 4 - элемент системы SIPS
При снятии замка передней двери (рис. 11.60) действуйте следующим образом:
1) снимите панель облицовки передней двери;
2) снимите шумоизоляцию двери, для чего:
- снимите держатель 2, пистон 3 и фиксатор 1;
- аккуратно снимите динамик аудиосистемы и шумоизоляцию (частично);
- снимите элемент системы SIPS 4 вместе с держателем (2 винта);
Рис. 11.61. Расположение элементов, демонтируемых при снятии направляющей оконных стекол: 1 - болт крепления направляющей
3) снимите направляющую оконного стекла (рис. 11.61), для чего:
- вытяните резиновый уплотнитель из направляющей;
- отверните болт 1;
- оттяните направляющую вниз и снимите;
Рис. 11.62. Расположение элементов, демонтируемых при снятии внутреннего замка передней двери: 1 - винт-саморез крепления ручки отпирания двери; 2 - защелка; 3 - винты крепления замка (3 шт.); 4 - замок передней двери; 5 - блокирующий шток
4) снимите узел внутреннего замка передней двери (рис. 11.62), для чего:
- отверните винт-саморез 1;
- отсоедините ручку отпирания двери;
- сдвиньте направляющую вперед и извлеките стекло (отожмите защелку 2 изнутри);
- выньте тяги из зажимов со стороны ручки отпирания;
- выпрессуйте фиксатор жгута проводки из нижней части двери;
- выверните торцевые винты 3 и вдавите замок 4;
- снимите блокирующий шток 5 с внутреннего замка;
- извлеките тягу из замка и снимите узел замка;

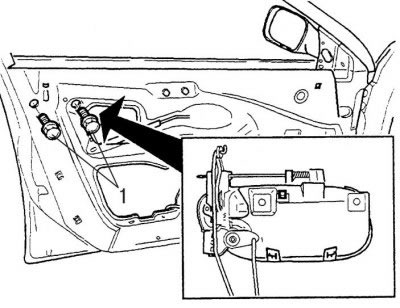

Рис. 11.63. Местонахождение элементов крепления дверной ручки: 1 - болты крепления дверной ручки, 2 шт.
5) снимите дверную ручку (рис. 11.63), для чего:
- выверните два болта 1 и снимите накладку;
- вдавите защелки снизу;
- вдавите тягу внутрь и снимите с зажима;
- выньте дверную ручку движением вверх;
Рис. 11.64. Снятие цилиндра замка: 1 - винт крепления механизма замка двери; 2 - уплотнительное кольцо; 3 - рычаг; 4 - пружина
6) снимите механизм замка (рис. 11.64), для чего:
- вставьте ключ в замок;
- выверните винт 1, снимите кольцо 2 и рычаг 3;
- аккуратно снимите пружину 4, чтобы она не выскочила;
- снимите замок с ключом.
Установку механизма замка производите следующим образом:
- смажьте механизм;
- поставьте уплотнительное кольцо;
- установите код ключа (при необходимости);
- вставьте ключ в замок и установите механизм дверного замка;
- поставьте пружину с крышкой;
- отрегулируйте положение защелки и заверните винт.
(Информация скопирована с сайта: «AutoInstruction»)
Дальнейшую сборку двери производите в порядке, обратном разборке.
