1 - переключатель блокировки дверей
Контроллер блокировки дверей
1. Поверните ключ в положение «закрыть» с водительской стороны, все двери, оснащенные механической блокировкой, должны закрыться.
2. Поверните ключ в положение «открыть» с водительской стороны, проверьте, что открылась только водительская дверь.
3. Еще раз поверните ключ в водительской двери в положение «открыто» и задержите его в этом положении на 5 секунд, проверьте, что открылись все двери.
4. Если результаты проверки п.1 и 2 удовлетворительные, то исполнительный механизм блокировки замков и контроллер в порядке. Если результаты проверки не удовлетворительные, то выполните следующий пункт 3 проверки.
5. Отсоедините «массу» от батареи.
6. Отсоедините разъем от контроллера системы блокировки замков.
7. Подключите положительный вывод 12 В. батареи к клемме Е02-1, и отрицательный вывод батареи к клемме Е02-2 и Е02-3. Проверьте, что все двери, оснащенные приводом замков, закрылись.
8. Если результаты проверки неудовлетворительные, то почините цепь и проведите проверку еще раз. Если результаты проверки удовлетворительные, то выполните следующий пункт.
9. Подключите «массу» к аккумуляторной батарее.
10. Проверьте, что значения напряжения и сопротивления между следующими клеммами, соответствуют спецификации.
| Клеммы | Условие | Спецификация |
| К02-7 и «масса» | Всегда дверной переключатель системы блокировки замков | 10 – 14 В |
| Е02-14 и «масса» | Всегда | Неразрывность |
| Е02-8 и «масса» | Когда переключатель системы блокировки замков на водительской двери находится в положении «выключено» | Разрыв |
| Когда переключатель системы блокировки замков на водительской двери находится в положении «заблокировано» | Неразрывность | |
| Е02-9 и «масса» | Когда переключатель системы блокировки замков на водительской двери находится в положении «выключено» | Разрыв |
| Когда переключатель системы блокировки замков на водительской двери находится в положении «разблокировано» | Неразрывность |
11. Если результаты проверки неудовлетворительные, то почините цепь и проведите проверку еще раз. Если результаты проверки удовлетворительные, то замените контроллер.
Переключатель дверного замка (водительской двери)
Проверьте переключатель на неразрывность между клеммами при выполнении действий.
Исполнительный механизм блокировки дверей
[Оригинал опубликован на онлайн-портале autoinstruction.ru]

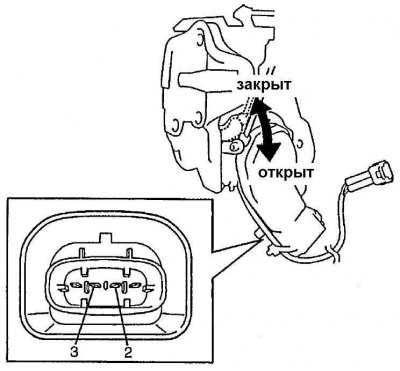

1. Отсоедините разъем от исполнительного механизма блокировки дверей.
2. Подсоедините положительную и отрицательную клеммы аккумуляторной батареи 12 В к клеммам исполнительного механизма замка и проверьте работу. Если действие не происходит, как описано в таблице ниже, то исполнительный механизм блокировки дверей необходимо заменить.
