Рис. 1.91. Схема воздушных потоков системы отопления и кондиционирования воздуха: 1 – сопло для устранения запотевания ветрового стекла; 2 – сопло для устранения запотевания боковых стёкол; 3 – боковые сопла; 4 – центральные сопла; 5 – нижние сопла
Схема воздушных потоков системы отопления и кондиционирования воздуха показана на рис. 1.91.
Применяются следующие типы систем отопления и кондиционирования воздуха:
- отопление;
- ручное управление отоплением и кондиционером;
- автоматическое управление отоплением и кондиционером (климат-контроль).
Боковое сопло

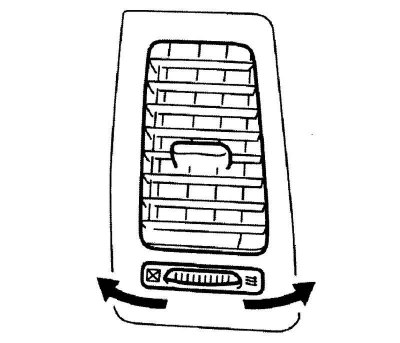

Рис. 1.92. Боковое сопло обдува
В положении «Открыто» выход воздуха не зависит от положения селектора функций.
