Рис. 8.18. Элементы крышки багажника (для моделей с кузовом седан): 1 – панель крышки багажника; 2 – торсион; 3 – уплотнитель; 4 – шарнир; 5 – держатель торсиона; 6 – накладка крышки багажника; 7 – боковая накладка багажного отделения; 8 – задняя накладка багажного отделения; 9 – держатель боковой накладки багажного отделения; 10 – крышка боковой накладки багажного отделения
Внимание! При снятии торсиона соблюдайте осторожность.
Снятие

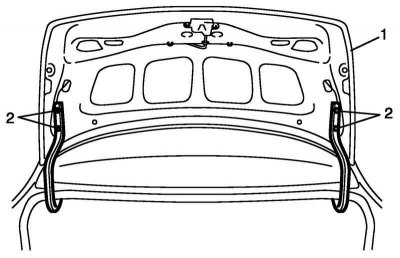

Рис. 8.19. Снятие крышки багажника
Снимите трос замка крышки багажника и жгут проводов багажного отделения с панели крышки багажника 1 (рис. 8.19).
Отверните болты крепления крышки багажника 2 и снимите крышку багажника (рис. 8.19).
Примечание. Обращайтесь со снятой крышкой багажника осторожно. Неаккуратное обращение с крышкой багажника может стать причиной повреждения кузова или травмы.
Снимите боковую накладку багажного отделения.
Рис. 8.20. Снятие торсиона
Снимите торсионы 1 (рис. 8.20).
Сложите спинку заднего сидения.
Рис. 8.21. Снятие верхнего дополнительного сигнала торможения: 1 – опора верхнего дополнительного сигнала торможения
(Текст взят с портала проекта: www.AutoInstruction.ru)
Снимите верхний дополнительный сигнал торможения (если имеется) (рис. 8.21).
Рис. 8.22. Снятие крепления ремня и крышки заднего центрального ремня безопасности
Снимите крепление ремня 1 и крышка заднего центрального ремня безопасности, затем снимите облицовку (рис. 8.22).

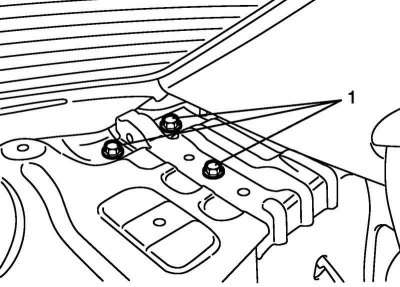

Рис. 8.23. Крепление шарнира крышки багажника
Отверните болты крепления 1 и снимите шарниры крышки багажника (рис. 8.23).
Установка
Установка производится в порядке, обратном снятию, с учетом следующего.
Установка торсионов
- a. Откройте и удерживайте крышку багажника.
- b. Торсион (А) отличается от торсиона (B) формой конца 1.

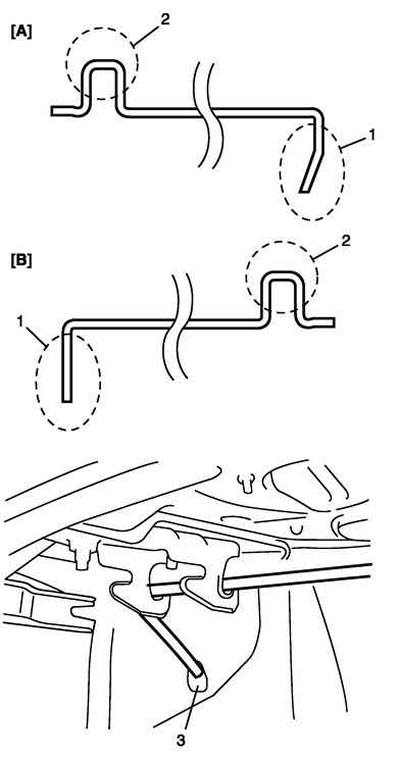

Рис. 8.24. Схема установки торсионов: A – левый торсион; B – правый торсион
- с. Установите конец 1 торсиона в отверстие боковой панели 3, а конец 2 в паз боковой панели правого шарнира (рис. 8.24).
- d. Установите конец 1 в отверстие боковой панели 3, а конец 2 в паз боковой панели левого шарнира (рис. 8.24).
Регулировка в продольном и поперечном направлении

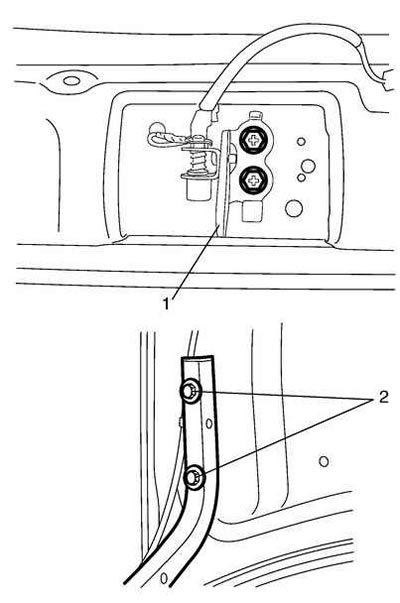

Рис. 8.25. Регулировка крышки багажника
Отрегулируйте положение крышки багажника в проеме ослаблением болтов крепления крышки багажника 2 (рис. 8.25). Отрегулируйте фиксатор замка крышки багажника 1 так, чтобы вал фиксатора замка примерно совпадал с центром паза замка крышки багажника (рис. 8.25).
Моменты затяжки резьбовых соединений:
- Болты фиксатора капота: 10 Н·м
- Болт ограничителя открывания двери: 28 Н·м.
