Рис. 8.5. Элементы передней двери: 1 – панель двери; 2 – дверная петля; 3 – ограничитель открывания двери; 4 – болт петли передней двери; 5 – болт ограничителя открывания двери; 6 – уплотнитель проема передней двери
Снятие
Снимите переднее крыло.
Отсоедините все разъемы жгута проводов двери.
Снимите уплотнитель проема передней двери.
Рис. 8.6. Снятие ограничителя открывания двери
Снимите ограничитель открывания двери 1 (рис. 8.6).
Рис. 8.7. Установка домкрата под переднюю дверь
Подоприте дверь 1 домкратом 2 с прокладкой из ветоши 3 и деревянного бруска 4 между домкратом 2 и дверью 1 (рис. 8.7).
[Источник расположен на сайте: AutoInstruction.ru]
Рис. 8.8. Болты крепления дверных петель
Снимите дверь 1 ослабив болты крепления шарнира 2 (рис. 8.8).
Установка
Установка производится в порядке, обратном снятию, с учетом следующего.
При замене покройте новую дверь изнутри воском для обеспечения противокоррозионной защиты.
Рис. 8.9. Установка дверных петель
Нанесите герметик на поверхности контакта «A» шарнира 1 и консистентную смазку на вращающиеся части «B» шарнира 1 (рис. 8.9).
Рис. 8.10. Установка ограничителя открывания двери
При установке ограничителя открывания двери 1 удостоверьтесь, что метка 2 обращена вверх (рис. 8.10).
Направление установки ограничителя открывания двери: Левая дверь: метка L. Правая дверь: метка R (рис. 8.10).
Затяните болт ограничителя открывания двери 3 номинальным усилием затяжки (рис. 8.10).
Момент затяжки болтов ограничителя открывания двери (a): 28 Н·м.

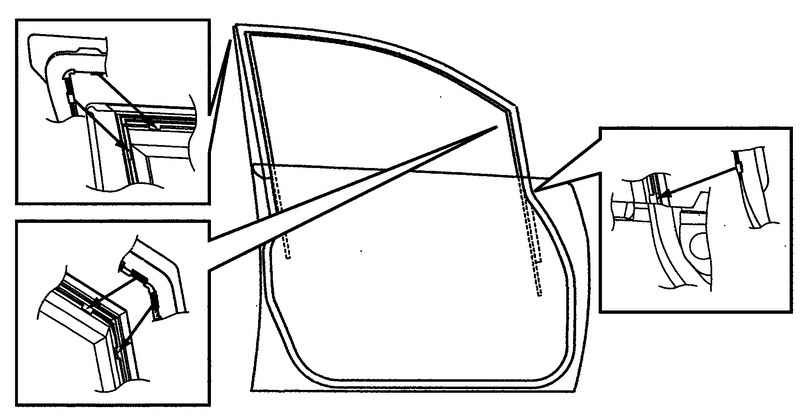

Рис. 8.11. Установка уплотнителя двери
Установите уплотнитель выпуклой частью к двери и надежно закрепите (рис. 8.11).
Отрегулируйте положение фиксатора замка двери.
Отрегулируйте буфер передней двери так, чтобы дверь располагалась заподлицо с боковой поверхностью кузова.
После установки откройте и закройте дверь для проверки надежности крепления.
