Cхема сигналов торможения [
Suzuki Liana 1
]
Главная
Сузуки
Лиана
2001-2007, бензин
Электрооборудование и кузов
Электрические схемы
0

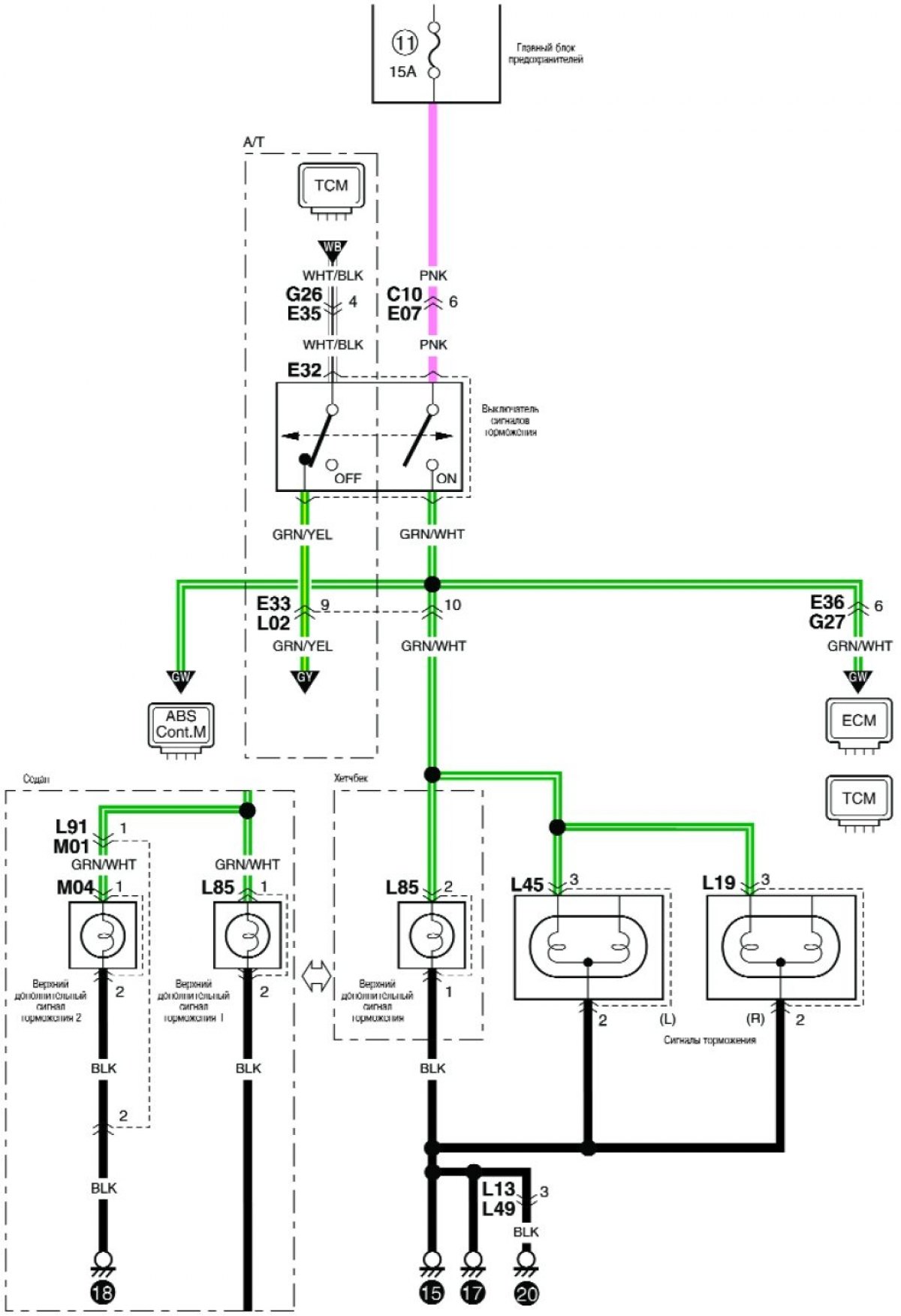

Схема сигналов торможения
Открыть большую картинку в новой вкладке »
