Схема заднего противотуманного фонаря [
Suzuki Liana 1
]
Главная
Сузуки
Лиана
2001-2007, бензин
Электрооборудование и кузов
Электрические схемы
0
Схема заднего противотуманного фонаря (часть 1)

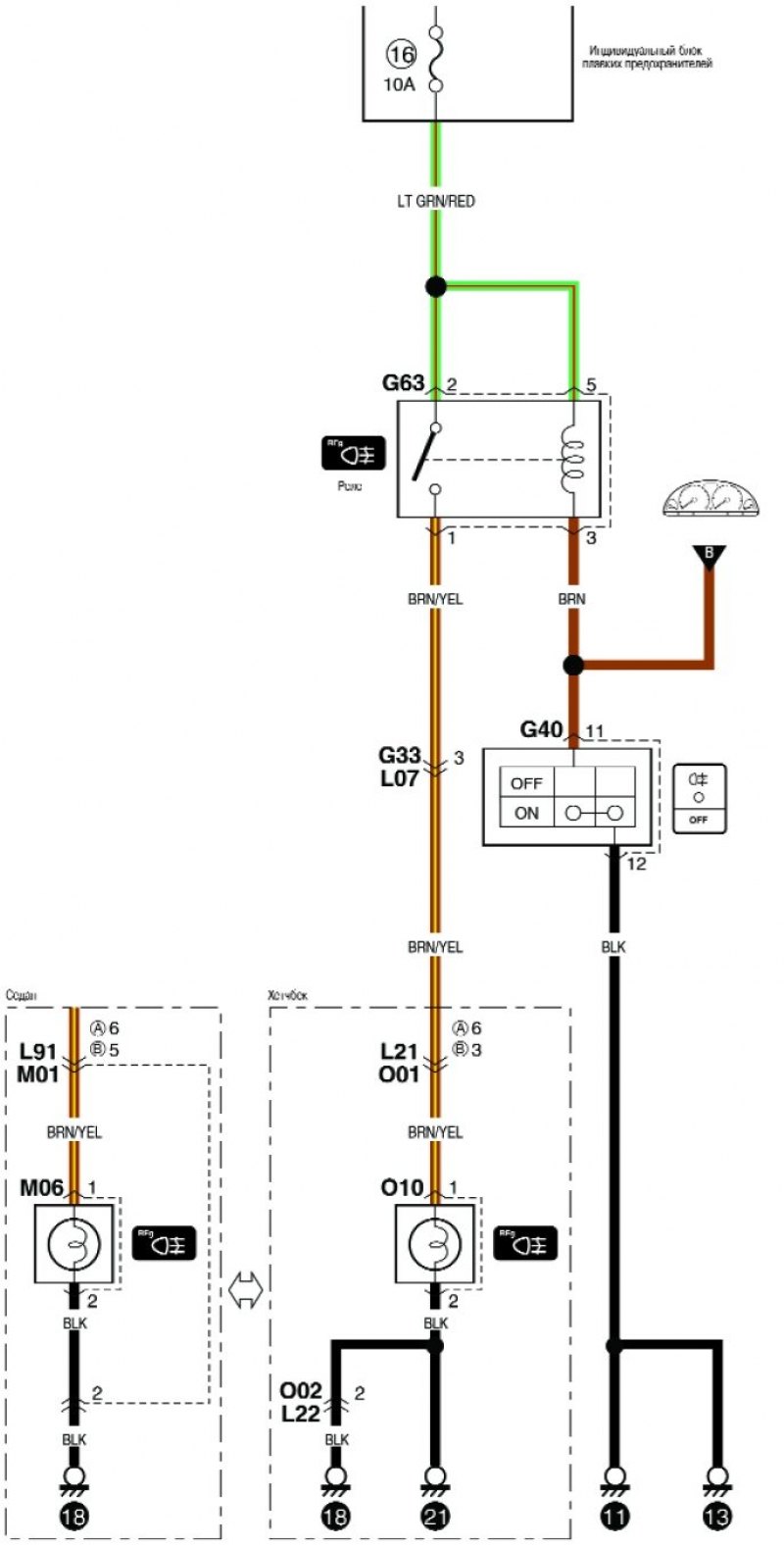

Схема заднего противотуманного фонаря (часть 2)
