Внимание! После cнятия рулевого колеса контактная спираль получает свободу перемещения, не поворачивайте контактную спираль (на комбинированном переключателе) более чем на два с четвертью оборота от центрального положения по или против часовой стрелки, в противном случае, спираль сломается. Не снимайте нижнюю облицовку с рулевого колеса, чтобы не потерять крепежные винты. Если облицовка снималась, замените ее новой. Никогда не разбирайте переключатель управления аудиосистемой. После разборки его функции могут нарушиться.
Снятие

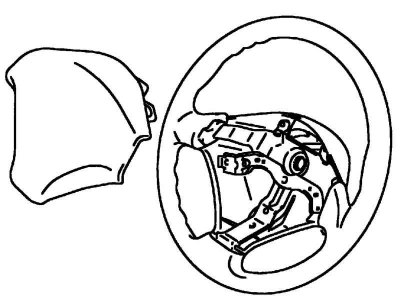

Рис. 5.3. Снятие модуля надувной подушки безопасности водителя с рулевого колеса
Снимите модуль надувной подушки безопасности водителя с рулевого колеса (рис. 5.3).

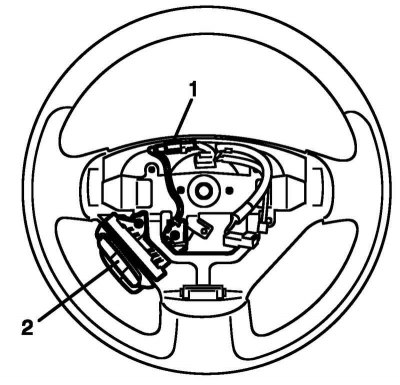

Рис. 5.4. Разъем переключателя управления аудиосистемой
Отсоедините разъем 1 переключателя управления аудиосистемой 2 (рис. 5.4).
Отверните гайку рулевого вала.

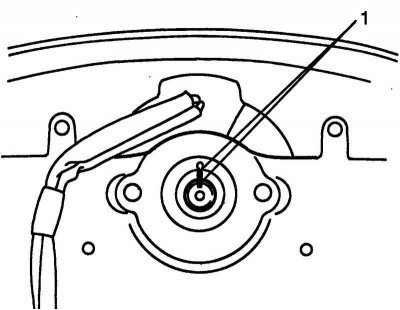

Рис. 5.5. Установочная метка на рулевом вале
Сделайте установочные метки 1 на рулевом колесе и вале для последующей сборки (рис. 5.5).
Внимание! Не наносите ударов по концу вала. Это может привести к ослаблению пластмассовых штифтов, которые обеспечивают заданную длину колонки и ее энергопоглощающие функции.

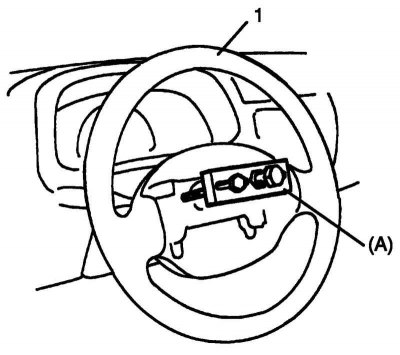

Рис. 5.6. Специальный инструмент для снятия рулевого колеса
Снимите рулевое колесо 1 при помощи специального инструмента (рис. 5.6).
Установка
При необходимости установите новую нижнюю облицовку рулевого колеса на рулевое колесо следующим образом.

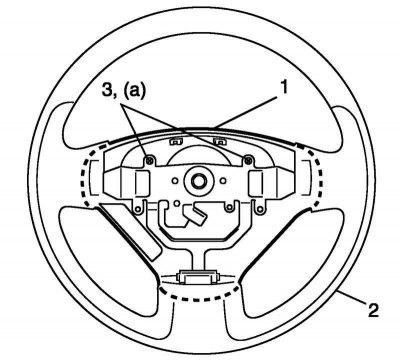

Рис. 5.7. Установка нижней облицовки на рулевое колесо
Исходник статьи на этом веб-сайте (Autoinstruction.ru)
a) Установить нижнюю облицовку рулевого колеса 1 на рулевое колесо 2 и затяните винты нижней облицовки рулевого колеса 3 номинальным усилием затяжки (рис. 5.7).
Момент затяжки винтов нижней облицовки рулевого колеса (a): 0,85 Н·м.

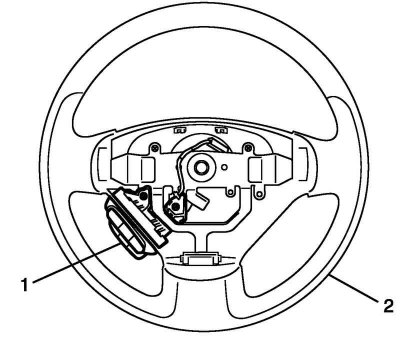

Рис. 5.8. Установка переключателя управления аудиосистемой
b) Установите переключатель управления аудиосистемой 1 на рулевое колесо 2 (рис. 5.8).
Убедитесь в том, что передние колеса автомобиля находятся в положении прямолинейного движения, а контактная спираль находится в центральном положении.
Внимание! Эти два условия должны быть выполнены перед установкой рулевого колеса. Если рулевое колесо было установлено без проверки этих условий, контактная спираль сломается при повороте рулевого колеса.
При установке нового рулевого колеса нанесите установочную метку в том же месте нового рулевого колеса, как и на снятом рулевом колесе.

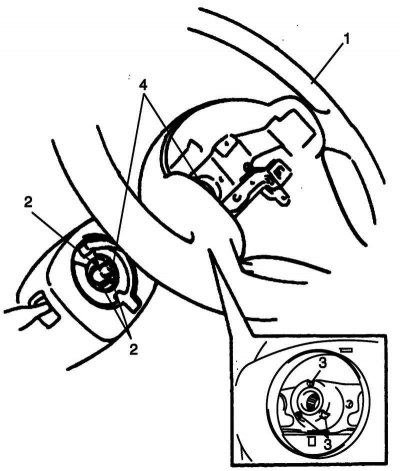

Рис. 5.9. Установка рулевого колеса
Установите рулевое колесо 1 на рулевой вал так, чтобы 3 выступа 2 на контактной спирали располагались в трех канавках 3 с тыльной стороны рулевого колеса, а также метки 4 на рулевом колесе и рулевом вале совпадали (рис. 5.9).

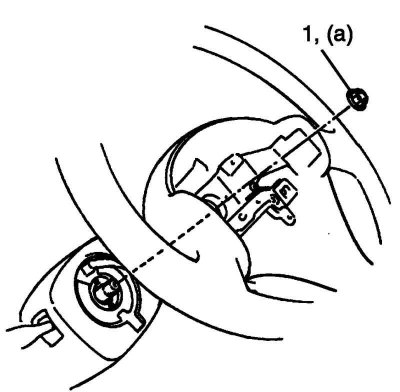

Рис. 5.10. Гайка крепления рулевого колеса на вале
Затяните гайку вала рулевого управления 1 номинальным усилием затяжки (рис. 5.10).
Момент затяжки гайки рулевого вала (a): 33 Н·м.
Примечание. После установки рулевого колеса поверните его приблизительно на один оборот так, чтобы штифт кулачка попал в отверстие в рулевом колесе, затем проверьте работу переключателя сигнала поворота.
Подключите разъем переключателя управления аудиосистемой к переключателю управления аудио-системой.
Установите модуль надувной подушки безопасности водителя на рулевое колесо.
