Конструкция и детали установки опор подвески силового агрегата
1 - Подушка передней опоры (модели 2.0 л); 2 - Кронштейн передней опоры (модели 2.0 л); 3 - Подушка передней опоры (модели 2.5 л)
Усилия затягивания резьбовых соединений, Нм:
- Т1: 34
- Т2: 41
- Т3: 85
1. Схема организации подвески силового агрегата представлена на иллюстрациях.

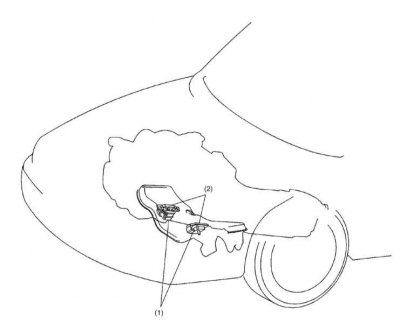

1 - Резиновая подушка; 2 - Кронштейны
[Оригинал опубликован на онлайн-портале Autoinstruction.ru]

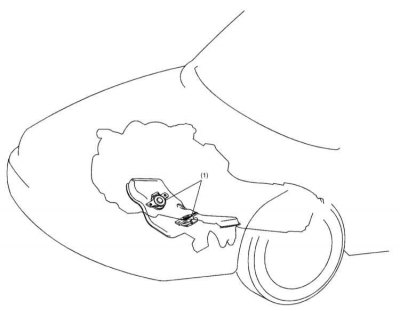

1 - Подушка
2. Конструкция и детали установки опор подвески силового агрегата показаны на иллюстрации.
3. Снимите силовой агрегат (см. Раздел Снятие силового агрегата с автомобиля - методы выполнения и меры предосторожности).
4. Снимите опоры с агрегата и внимательно проверьте резиновые подушки на наличие признаков старения материала, деформаций, трещин и прочих механических повреждений.
5. Установка производится в обратном порядке.
