Снятие
Модели Седан
Детали установки заднего бампера на моделях Седан
1 - Балка бампера; 2 - Боковой кронштейн; 3 - Накладка бампера; 4 - Боковая стойка; 5 - Крюк; 6 - Кронштейн
Усилия затягивания резьбовых соединений, Нм Т: 93 ± 25
Детали установки заднего бампера на моделях Legacy Универсал/Outback
1 - Балка бампера; 2 - Боковой кронштейн; 3 - Накладка бампера (модели Legacy); 4 - Накладка бампера (модели Outback); 5 - Боковая стойка; 6 - Крюк
Усилия затягивания резьбовых соединений, Нм Т: 93 ± 25
1. Детали установки заднего бампера на моделях Legacy Седан представлены на иллюстрации.
2. Поддомкратьте задок автомобиля и установите его на подпорки.

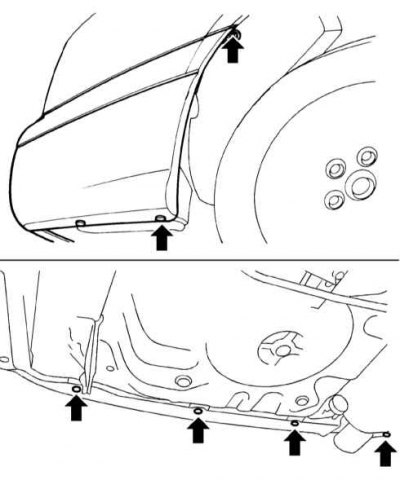

3. Выверните болты и извлеките фикдоступ к которым открывается из-под автомобиля.

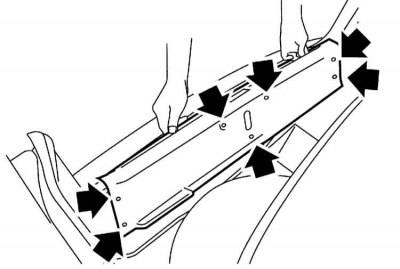

4. Отпустите фиксаторы и снимите накладку с нижнего края проема багажного отделения.

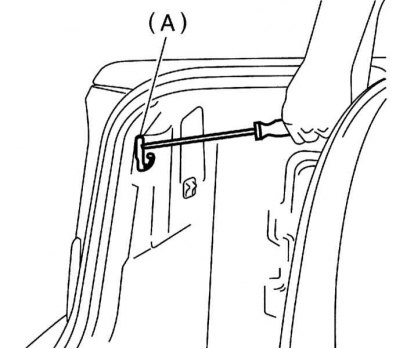

А - Крюк
5. С целью обеспечения возможности оттягивания задних краев панелей боковой обивки багажного отделения, снимите установленные в верхних углах проема крюки.

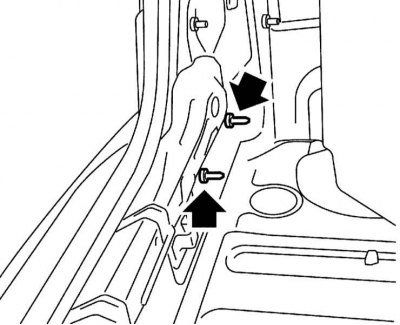

6. Отогните задние края боковых панелей отделки и отдайте четыре (по две с каждой стороны панели задка) гайки крепления сборки заднего бампера.
7. Извлеките верхние фиксаторы и отделите накладку бампера от несущей балки.
Модели Legacy Универсал/Outback
1. Детали установки заднего бампера на моделях Legacy Универсал/Outback представлены на иллюстрации.
2. Поддомкратьте задок автомобиля и установите его на подпорки.

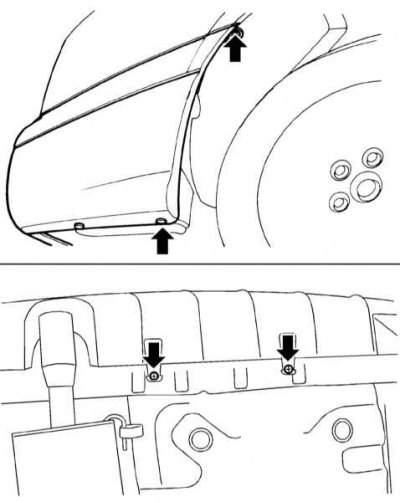

3. Выверните болты и извлеките фиксаторы крепления накладки бампера, доступ к которым открывается из-под автомобиля.

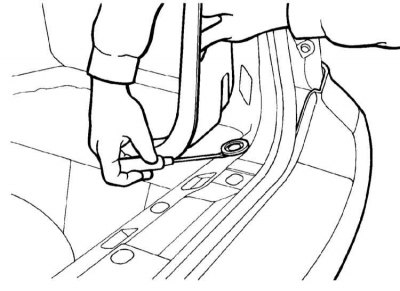

4. Снимите оборудованные ящиками боковые панели пола багажного отделения (см. Раздел Снятие и установка элементов внутренней отделки), отогните задние края панелей боковой обивки багажного отделения и снимите защитные крышки головок задних болтов.

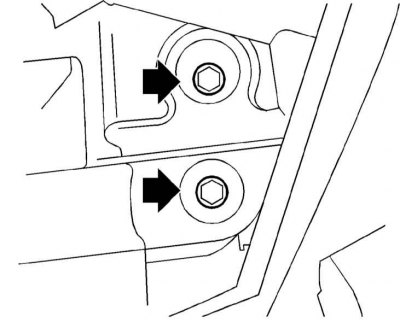

5. Отпустите четыре (под два с каждой стороны багажного отделения) крепежных болтаи снимите сборку заднего бампера с автомобиля.
6. Извлеките оставшиеся верхние и нижние фиксаторы и отделите накладку от балки бампера.
Установка

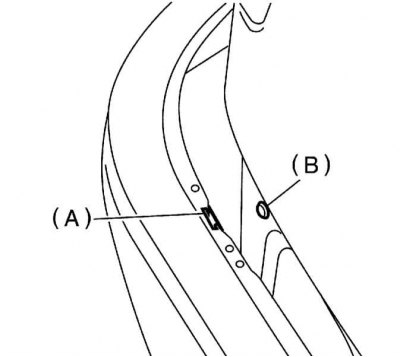

Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите за надежностью фиксации сдвижных фиксаторов (А) на направляющих штифтах (В).
