Система зарядки аккумулятора (Subaru Legacy 1 «BC/BJ/BF»)

  • Главная
  • Субару
  • Легаси
  • BC/BJ/BF (1989-1994)
  • Электрооборудование
  • Электрические схемы
  • Система зарядки аккумулятора
0

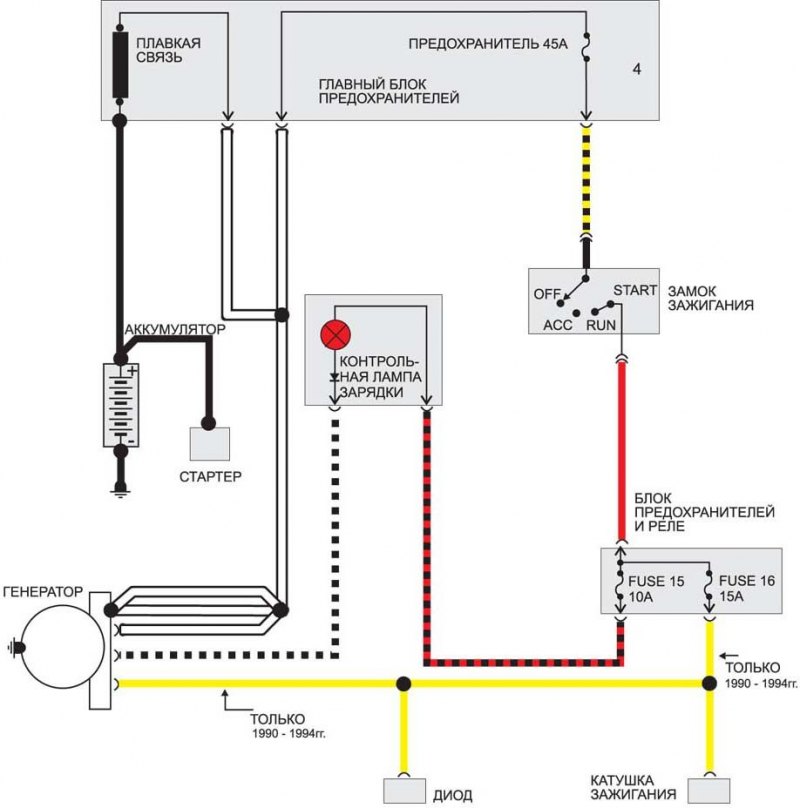

Система зарядки аккумулятора



Система зарядки аккумулятора


(Материал заимствован у портала: «Autoinstruction.ru»)
Статья проверена экспертом: Вячеслав Веретенников
