Расположение элементов антиблокировочной системы тормозов на автомобиле
1 – гидравлический блок управления и блок контроля; 2 – ограничитель давления; 3 – диагностический разъем; 4 – контрольная лампа аварийной сигнализации; 5 – электрический разъем данных; 6 –блок управления и контроля на автомобиле с автоматической коробкой передач; 7 – ротор датчика скорости; 8 – датчик ABS; 9 – суппорт тормозов; 10 – G-датчик (только модели 4WD); 11 – выключатель стоп-сигнала; 12 – главный тормозной цилиндр

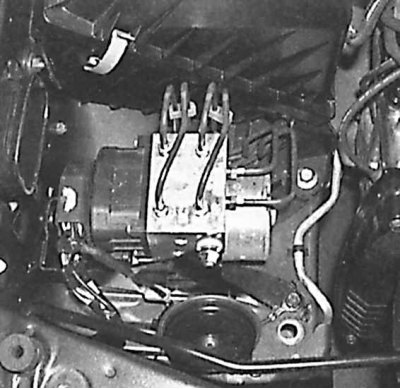

Расположение гидравлического блока управления и блока контроля на моделях с 1997 года
Расположение переднего датчика ABS

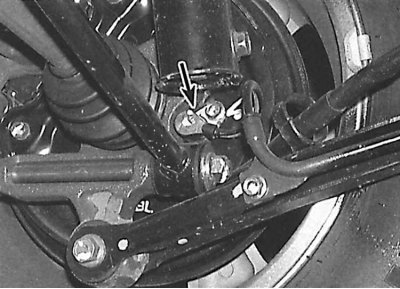

Расположение заднего датчика ABS
Эффективность торможения наибольшая, когда сцепление шины с поверхностью дороги максимальное. В процессе торможения шина скользит по поверхности и окружная скорость колеса становится меньше скорости автомобиля.
Скольжение минимальное (0%), когда колесо катится свободно и максимальное (100%), когда колесо заблокировано. Максимальная эффективность торможения достигается, когда скольжение составляет 15%. Эта величина также позволяет сохранить устойчивость и управляемость автомобилем.
Роль антиблокировочной системы заключается в ограничении давления, создаваемого в гидравлической системе тормозов так, чтобы величина скольжения удерживалась около оптимальной величины (15%). Действие этой системы должно быть немедленным и раздельным для каждого колеса. Система должна немедленно отвечать на каждое изменение поверхности (коэффициента сцепления) и нагрузки на автомобиль. Антиблокировочная система препятствует блокированию колес при резком торможении. Благодаря этому уменьшается тормозной путь, особенно при низком сцеплении с дорожным покрытием при дожде и снеге. Сила сцепления между колесами и дорогой в этом случае больше, когда при торможении колеса продолжают вращение. Помимо этого даже при полном торможении автомобиль остается управляемым. Датчиками оборотов по одному на каждом колесе измеряется скорость вращения колеса. По сигналам от датчиков оборотов колеса в электронном управляющем блоке вычисляется средняя скорость, примерно соответствующая скорости движения автомобиля. Сравнивая скорость вращения каждого отдельного колеса со средней вычисленной скоростью, электронный блок определяет состояние проскальзывания отдельного колеса и тем самым устанавливает, какое колесо находится в предблокировочном состоянии. Когда один из четырех датчиков скорости вращения передает сигнал о блокировании соответствующего колеса, тотчас же электронное управляющее устройство выдает сигнал закрытия к соответствующему впускному электромагнитному клапану, который немедленно перекрывает подачу тормозной жидкости через тормозной трубопровод к тормозу этого колеса, в результате чего сила торможения остается постоянной. Если все же скольжение продолжается, то открывается выпускной клапан и давление в гидравлической системе данного тормоза уменьшается, в результате чего торможение колеса уменьшается. Как только колесо снова начнет вращаться, то сразу же происходит открытие впускного клапана и закрытие выпускного клапана. Давление в контуре возрастает и колесо снова тормозится. Такой цикл торможения и свободного вращения колеса происходит очень быстро (несколько раз в секунду) и продолжается до остановки автомобиля, либо до отпускания педали тормоза. Этот процесс повторяется при резком торможении отдельно для каждого колеса до тех пор, пока не будет отпущена педаль тормоза или при уменьшении скорости автомобиля до нескольких км/ч. Водитель определяет работу антиблокировочной системы по пульсации педали тормоза.
Система аварийного отключения обеспечивает отключение системы ABS при любой неисправности или при низком напряжении в электрической цепи автомобиля. Электронное управляющее устройство выполняет также автодиагностическую функцию, предупреждая водителя загоранием контрольной лампочки о регистрации неисправности электрических цепей или элементов антиблокировочной системы. При неисправной системе ABS тормоза тем не менее исправны и функционируют так, как будто этой системы нет в автомобиле.
