Снятие

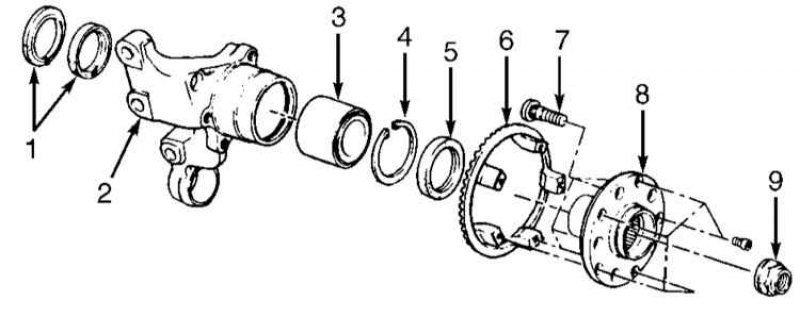

Конструкция задней ступицы
1 - Сальники; 2 - Кожух ступичной сборки; 3 - Подшипник; 4 - Стопорное кольцо; 5 - Уплотнительное кольцо; 6 - Ротор колесного датчика ABS; 7 - Колесная шпилька; 8 - Ступичная сборка; 9 - Гайка
1. Поддомкратьте автомобиль и установите его на подпорки. Снимите задние колеса.
2. Отдайте ступичную гайку.
3. Отпустите регулировочную гайку рычага привода стояночного тормоза.
4. Снимите со ступичной сборки суппорт и диск тормозного механизма (модели с дисковыми тормозными механизмами задних колес).
5. Снимите тормозной барабан и отсоедините тормозную линию от колесного цилиндра (модели с барабанными тормозными механизмами задних колес).
6. Отсоедините трос привода стояночного тормоза.
7. Отсоедините штангу стабилизатора поперечной устойчивости от заднего поперечного рычага подвески.
8. Выверните болты крепления поперечных рычагов к ступичной сборке.
9. Выверните болт крепления к ступичной сборке продольного рычага подвески.
10. При соответствующей комплектации автомобиля снимите колесный датчик ABS.
11. Снимите пружинное стопорное кольцо крепления полуоси к дифференциалу.
12. Снимите полуось.
13. Отделите ступичную сборку от стойки подвески.
14. Снимите тормозной щит.
15. Снимите сальники и стопорное кольцо.
16. Для снятия подшипника воспользуйтесь стендом (927430000) и съемником (927440000).
17. Снимите кожух ступичной сборки, перенесите его на монтажный стенд (927080000) и при помощи съемника (927420000) демонтируйте ступицу.
Установка
1. Удалите мусор из кожуха ступичной сборки.
2. При помощи стенда (927430000) и оправки (927460000) установите внутренний сальник ступичной сборки, - сальник заправляется до упора в дно посадочного гнезда.
3. Установите дополнительный сальник, - губки сальников следует смазать смазкой типа № 6459.
4. Установите тормозной щит.
5. Для посадки в ступицу подшипника воспользуйтесь стендом (927080000) и оправкой (927450000).
6. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
