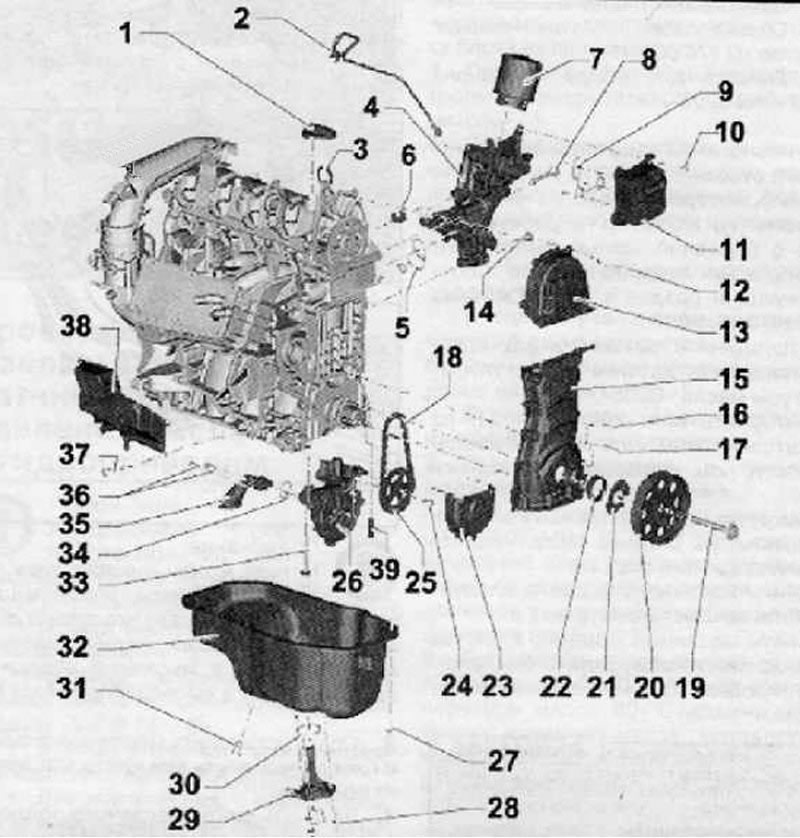

1. Крышка маслозаливной горловины; 2. Напорная линия системы смазки; 3. Масляный щуп; 4. Монтажный кронштейн для навесного оборудования (верхний) (с масляным фильтром и охладителем масла); 5. Прокладка; 6. Направляющая втулка; 7. Масляный фильтр в сборе, момент затяжки при установке 20 Нм; 8. Болт крепло ния, момент затяжки при установке 25 Нм; 9. Прокладка; 10. Болт крепления, момент затяжки при установке 8 Нм - довернуть на угол 90°; 11. Охладитель моторного масла двигателя; 12. Болт крепления, момент затяжки при установке 8 Нм; 13. Верхняя часть крышки цепи привода газораспределительного механизма; 14. Болт крепления, момент затяжки при установке 25 Нм; 15. Нижняя часть крышки цепи привода газораспределительного механизма; 16. Болт крепления (М6х20), момент затяжки при установке 5 Нм + довернуть на угол 30°; 17. Болт крепления (М6х40), момент затяжки при установке 5 Нм + довернуть на угол 30°; 18. Цепь привода масляного насоса; 19. Болт крепления шкива коленчатого вала; 20. Шкив коленчатого вала; 21. Шайба с алмазным покрытием; 22. Уплотнительное кольцо; 23. Нижняя крышка; 24. Болт крепления, момент затяжки 20 Нм + довернуть на угол 90°; 25. Звездочка привода масляного насоса; 26. Масляный насос; 27. Винт крепления масляного поддона, момент затяжки при установке 13 Нм; 28. Винт крепления, момент затяжки при установке 10 Нм; 29. Датчик уровня и температуры моторного масла; 30. Уплотнительное кольцо; 31. Пробка сливного отверстия, момент затяжки пробки при установке 30 Нм; 32. Масляный поддон; 33. Болт крепления, момент затяжки при установке 14 Нм + довернуть на угол 90°; 34. Уплотнительное кольцо; 35. Всасывающая линия системы смазки; 36. Винт крепления, момент затяжки при установке 8 Нм; 37. Винт крепления, момент затяжки при установке 8 Нм; 38. Масляный сепаратор; 39. Односторонний клапан
