Кожух в сборе с вентилятором системы охлаждения — снятие и установка (Skoda Rapid 1 «NH3»)

0

Снятие

1. Снять нижний защитный кожух моторного отсека.

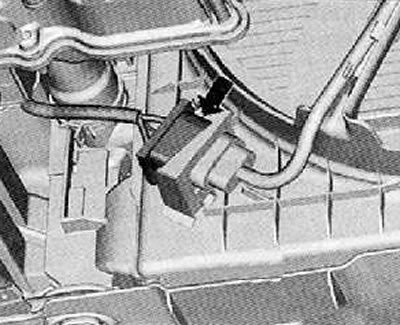

2. Разъединить разъем жгута электропроводки (стрелка), показанный на рисунке ниже.

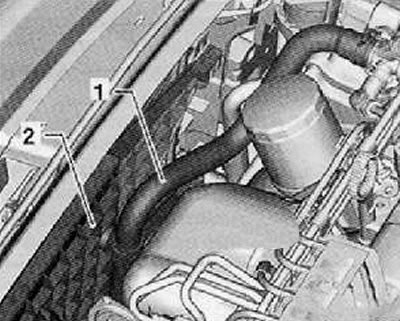

3. Разъединить хомуты шланга для охлаждающей жидкости (1) на кожухе вентилятора (2), как показано на рисунке ниже.

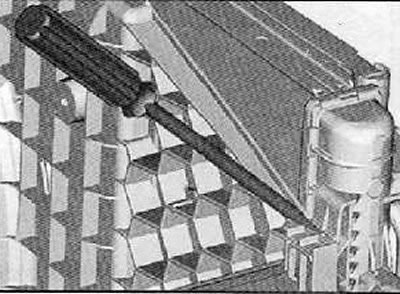

4. Расфиксировав правую верхнюю крепежную деталь кожуха вентилятора, отсоединить кожух из креплений.

5. Извлечь кожух вентилятора по направлению вниз.



6. Извлечь электропроводы (1) из хомутов для крепления кабелей, как показано на рисунке ниже.

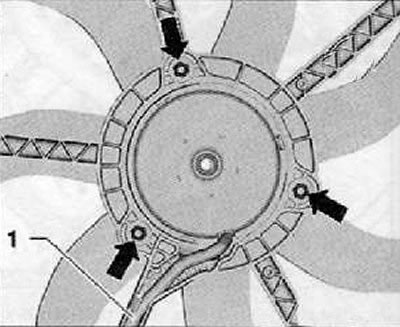

7. Отвернуть гайки крепления (стрелки), снять вентилятор для дополнительного охлаждения -V7-, как показано на рисунке ниже.

Установка

Установка производится в последовательности обратной снятию.

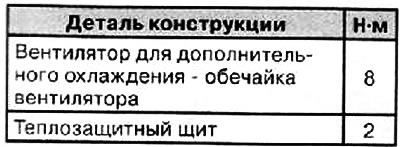

Моменты затяжки резьбовых соединений
