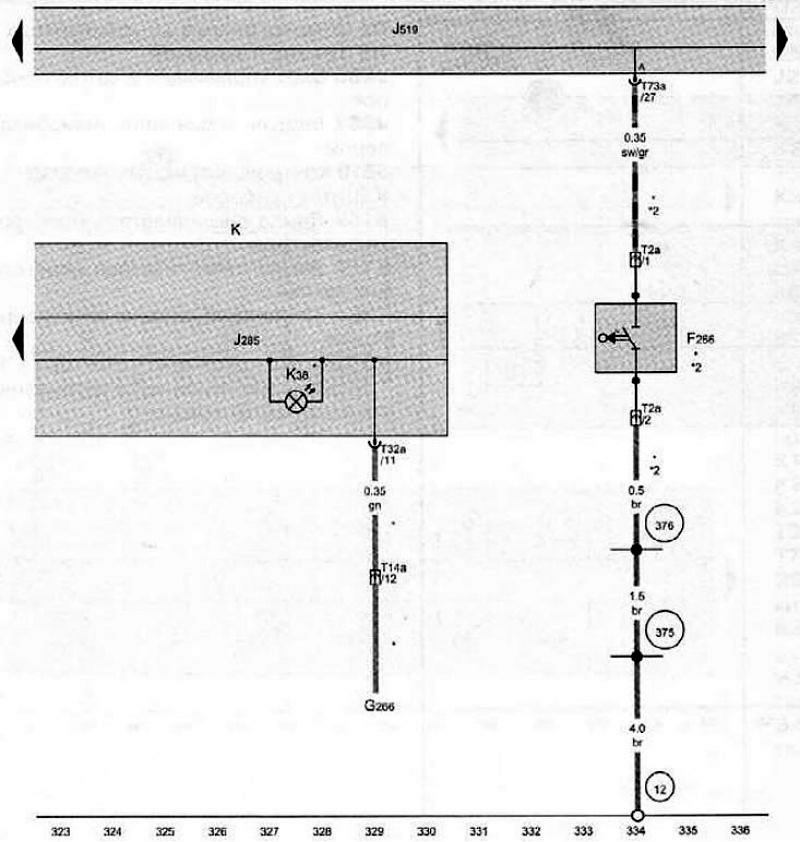

Контактный выключатель капота, щиток приборов
F266 Контактный выключатель капота
G266 Датчик уровня и температуры охлаждающей жидкости
J285 Блок управления в щитке приборов
J519 Контрольный модуль питания
К Щиток приборов
К38 Лампа сигнализатора уровня моторного масла
Т2а 2-пиновый разъем электропроводки
Т14а 14-пиновый разъем электропроводки, спереди слева в моторном отсеке
Т32а 32-пиновый разъем электропроводки
Т73а 73-пиновый разъем электропроводки, черный
12 Точка подсоединения «массы», слева в моторном отсеке
375 Соединение на «массу» 10, в главном жгуте электропроводки
376 Соединение на «массу» 11, в главном жгуте электропроводки
* Только для автомобилей с увеличенным интервалом сервисного обслуживания
*2 Для автомобилей с противоугонной сигнализацией
Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
