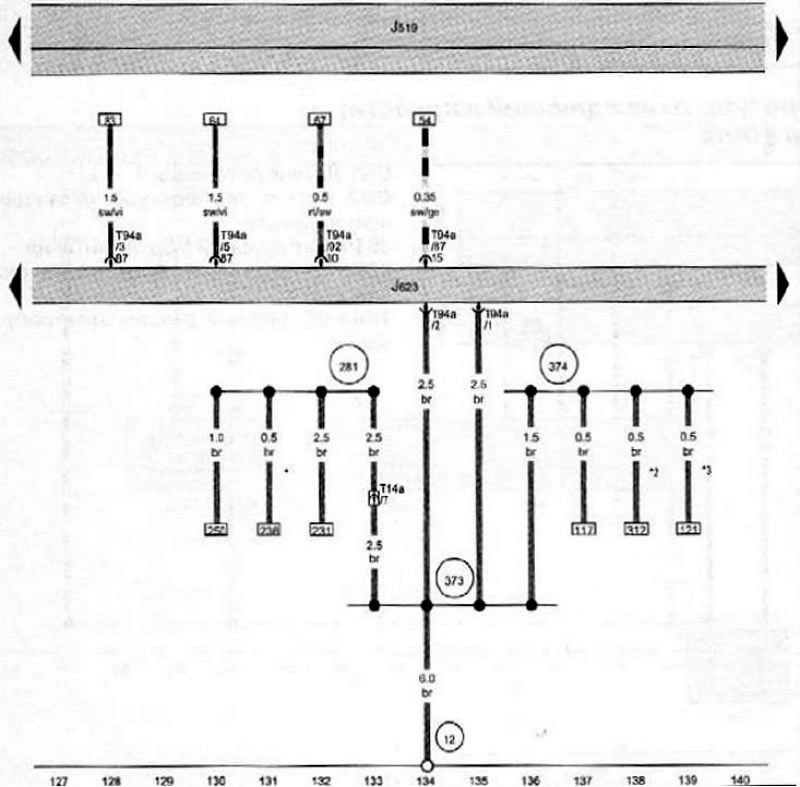

Электронный блок управления
J519 Контрольный модуль питания
J623 Электронный блок управления двигателя
Т14а 14-пиновый разъем электропроводки, спереди слева в моторном отсеке
Т94а 94-пиновый разъем электропроводки
12 Точка «массы», слева в моторном отсеке
281 Точка «массы» 1, предварительный жгут электропроводки двигателя
373 Соединение на «массу» 8, в главном жгуте электропроводки
374 Соединение на «массу» 9, в главном жгуте электропроводки
* Только для моделей с увеличенными интервалами обслуживания (ESI)
*2 В зависимости от комплектации
*3 Только для моделей с механической коробкой передач
Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
