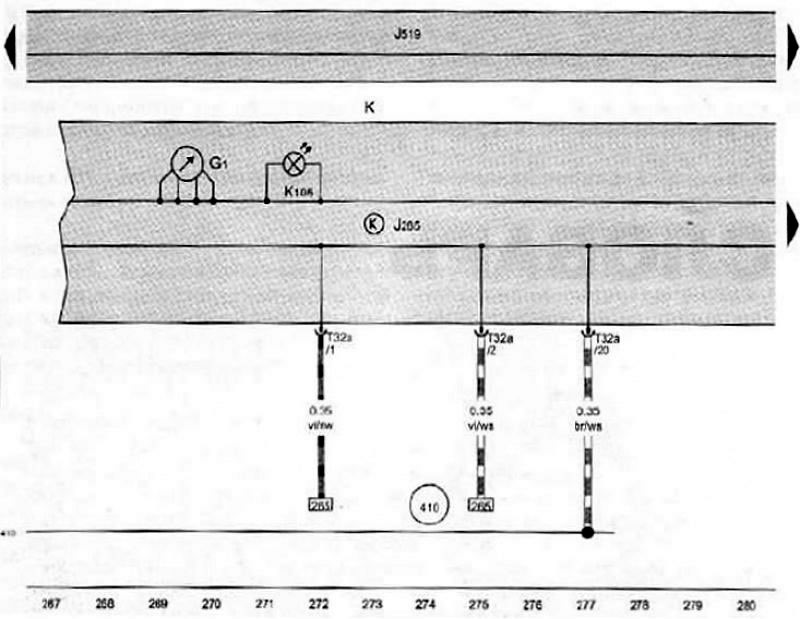

Уровень топлива, щиток приборов
G1 Указатель уровня топлива
J285 Блок управления в щитке приборов
J519 Контрольный модуль питания
К Щиток приборов
К105 Лампа резервного остатка топлива в баке
Т32а 32-пиновый разъем электропроводки
410 Соединение на «массу» 1 («масса» датчика) в главном жгуте электропроводки
Весь материал скопирован с сайта www.autoinstruction.ru
Расшифровка обозначений цветов проводки: ws - белый; sw - чёрный; ro - красный; rt - красный; br - коричневый; gn - зелёный; bl - синий; gr - серый; li - лиловый; vi - лиловый; ge - жёлтый; or - оранжевый; rs - розовый.
