Кузовные размеры центральной части кузова (Skoda Rapid 1 «NH3»)

  • Главная
  • Шкода
  • Рапид
  • NH3 (2012-2020)
  • Кузов и салон
  • Экстерьер (кузов)
  • Кузовные размеры центральной части …
0

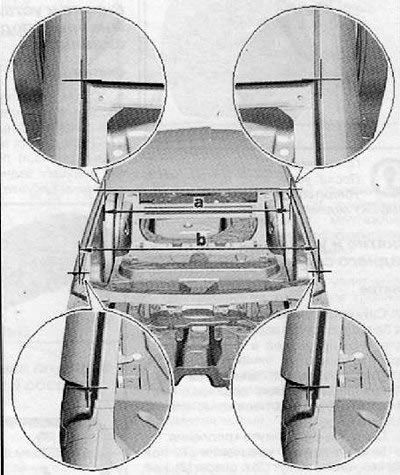

Размер а = 1184 мм ± 2.0 мм

Размер а = 1184 мм ± 2.0 мм
Размер b = 1184 мм ± 2.0 мм

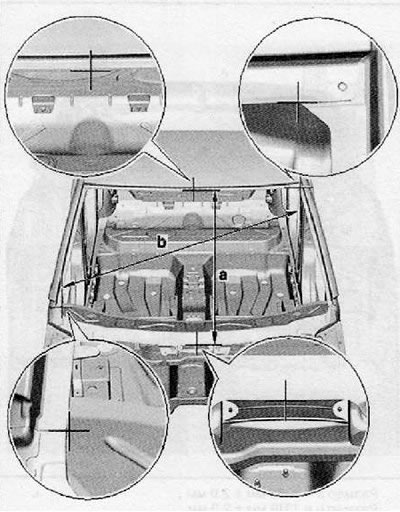

Размер а = 872 мм ± 2.0 мм

Размер а = 872 мм ± 2.0 мм
Размер b = 1397 мм ± 2.0 мм

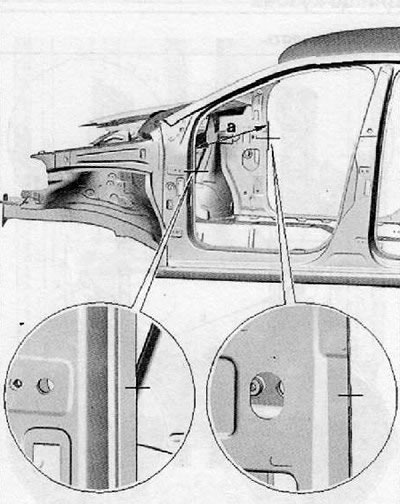

Размер а = 1373 мм ± 2.0 мм

Размер а = 1373 мм ± 2.0 мм

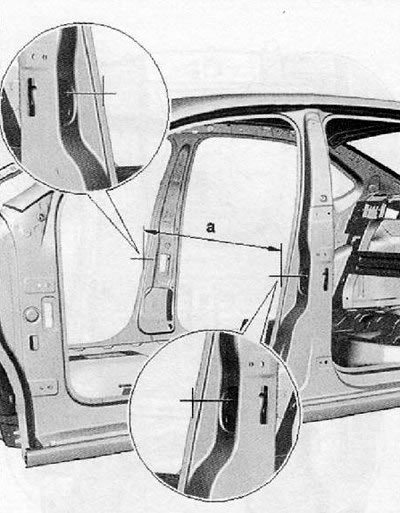

Размер а = 1376 мм ± 2.0 мм

Размер а = 1376 мм ± 2.0 мм

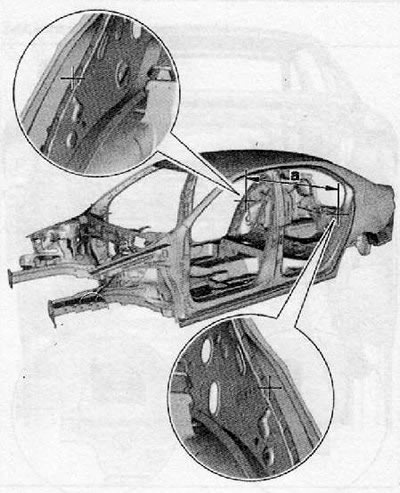

Размер а = 1352 мм ± 2.0 мм

Размер а = 1352 мм ± 2.0 мм

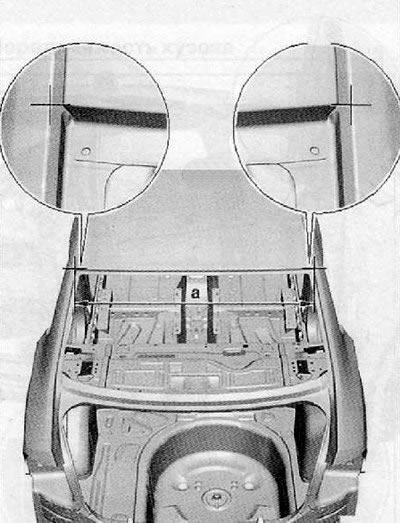

Размер а = 1122 мм ± 2.0 мм

Размер а = 1122 мм ± 2.0 мм


(Статья опубликована первоначально здесь: AutoInstruction)
Статья проверена экспертом: Григорий Константинов
