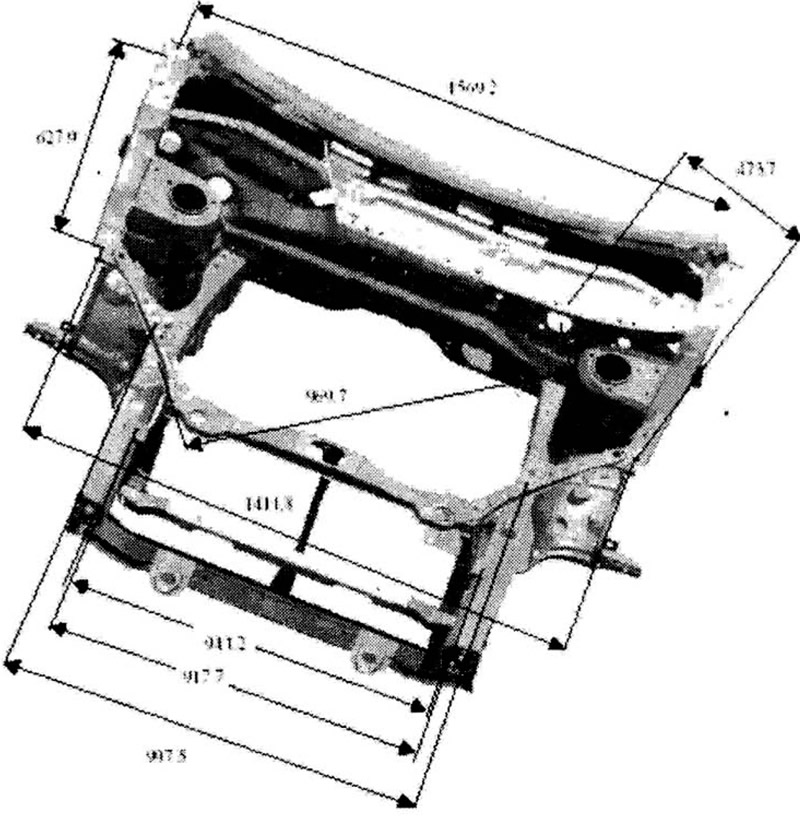

Рис. 10.7.1. Размеры моторного отсека.

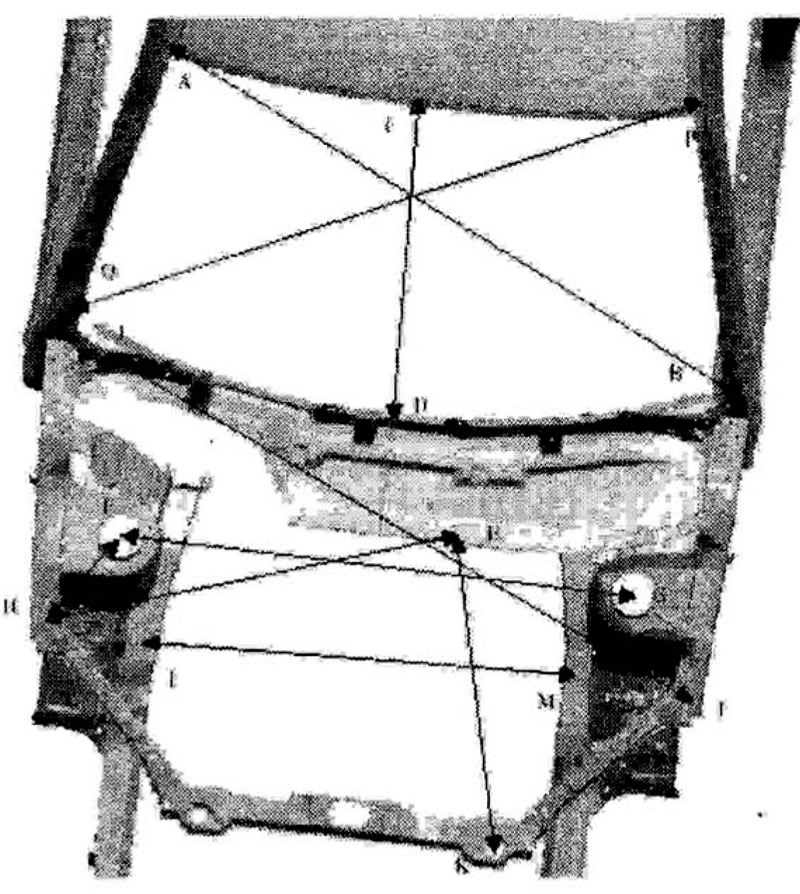

Рис. 10.7.2. Размеры передней части кузова.
Таблица 10.7.1
| Обозначение | Размер, мм |
| AB=PQ | 1485,8 |
| CD | 733,2 |
| IJ | 1491,6 |
| ЕН | 736,1 |
| FH | 270,7 |
| FG | 1126,8 |
| LM | 952,8 |
| КЕ | 690,5 |

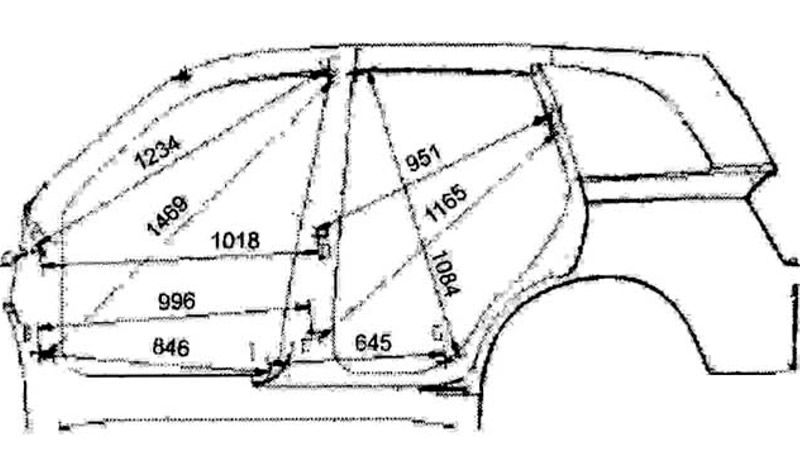

Рис. 10.7.3. Размеры боковины кузова.

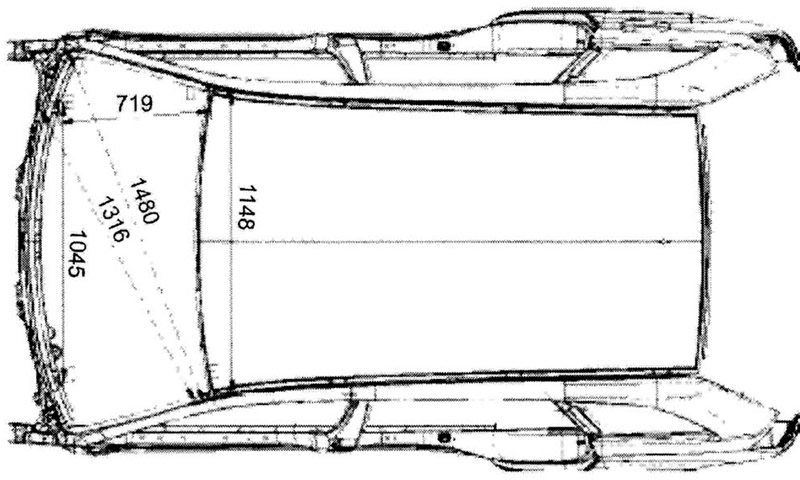

Рис. 10.7.4. Размеры передней части кузова.

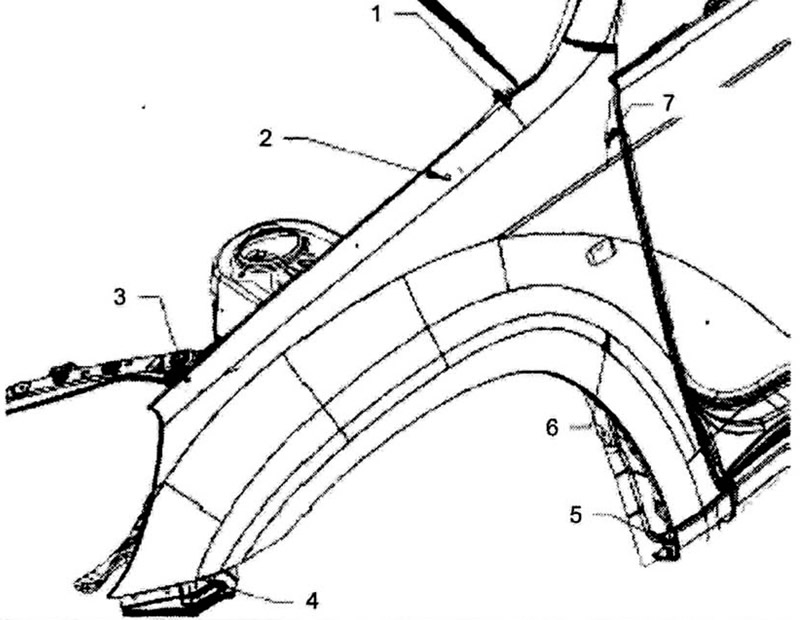

Рис. 10.7.5. Крыло автомобиля: 1 - 7 - точки крепления крыла.
Крыло крепится к кузову 7-ю болтами. Момент затяжки болтов - 10 Н·м.

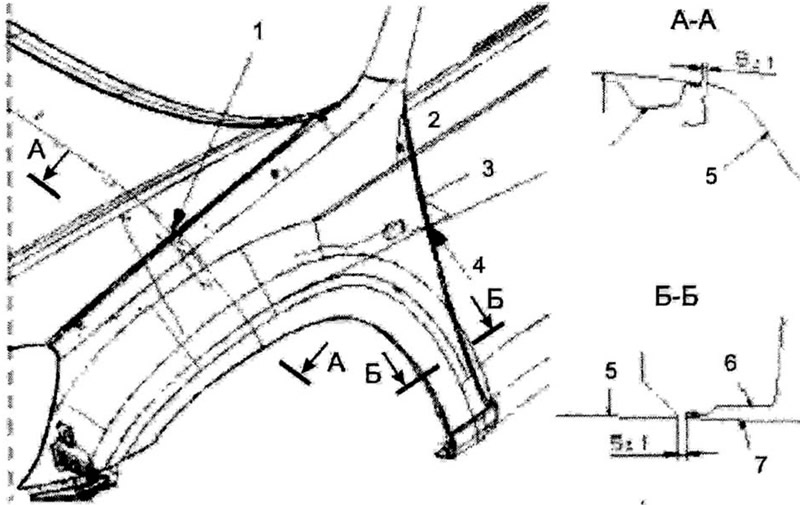

Рис. 10.7.6. Допустимые зазоры при установке крыла: 1 - зазор между крылом и капотом; 2 - наружная панель капота; 3 - внутренняя панель капота; 4 - зазор между крылом и передней дверью; 5 - крыло; 6 - внутренняя панель передней двери; 7 - наружная панель передней двери.

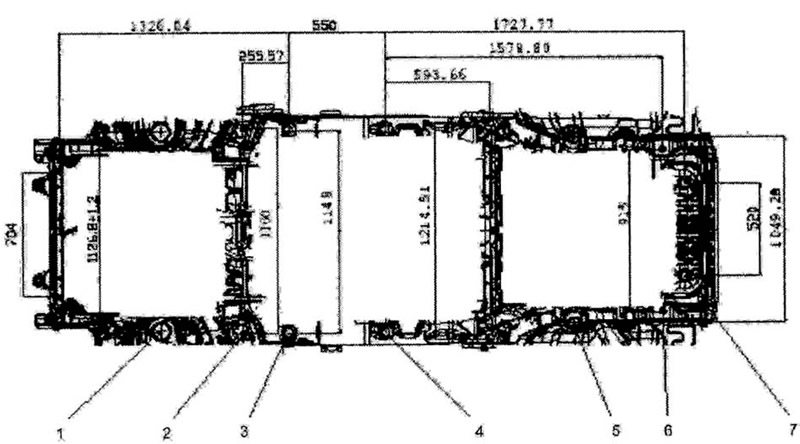

Рис. 10.7.7. Контрольные размеры кузова: 1 - 7 - контрольные технологические отверстия.

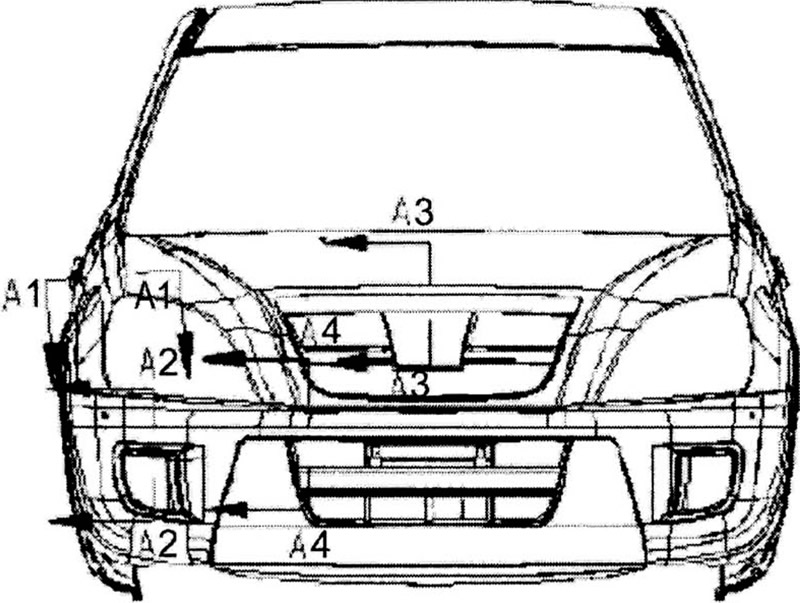

Рис. 10.7.8. Вид спереди.

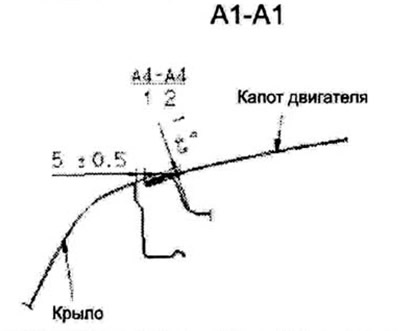

Рис. 10.7.9. Сечение А1-А1.

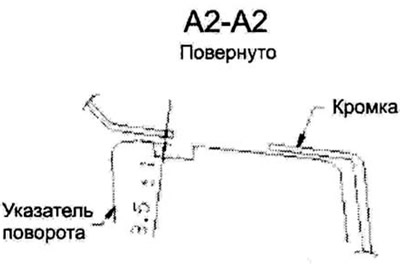

Рис. 10.7.10. Сечение А2-А2.

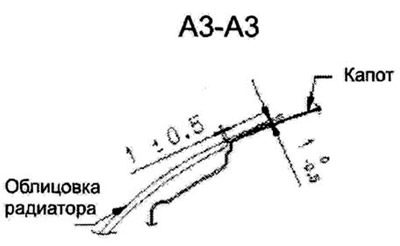

Рис. 10.7.11. Сечение АЗ-АЗ.

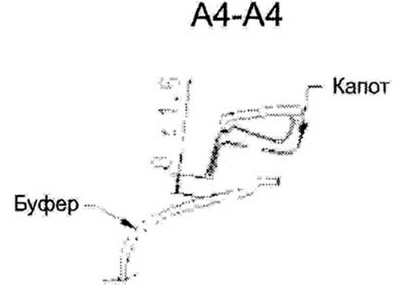

Рис. 10.7.12. Сечение А4-А4.

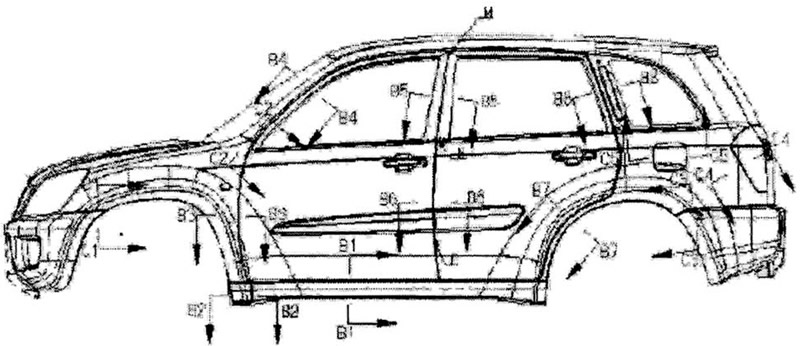

Рис. 10.7.13. Вид сбоку.

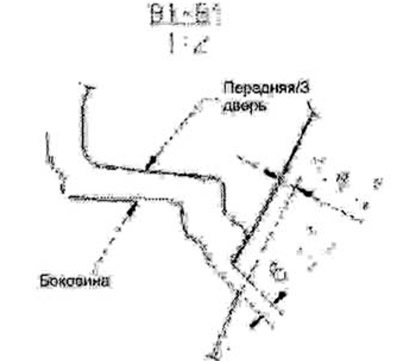

Рис, 10.7.14- Сечение В1-В1.

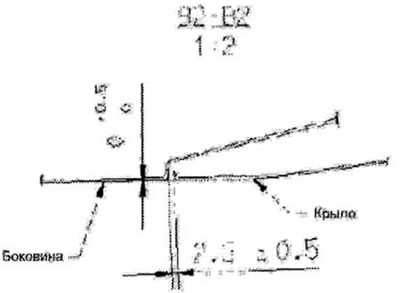

Рис. 10.7.15. Сечение В2-В2.

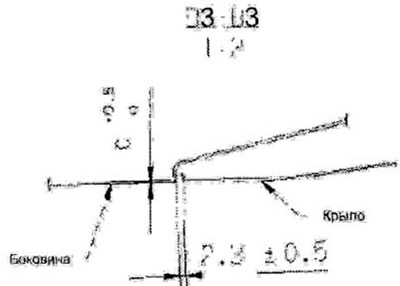

Рис. 10.7.16. Сечение ВЗ-ВЗ.

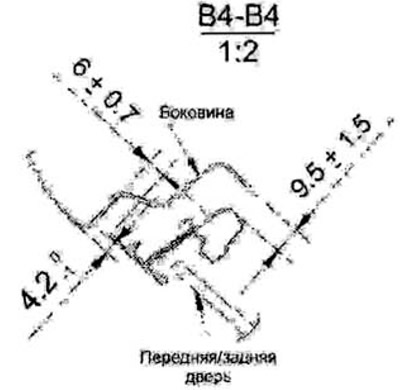

Рис. 10.7.17. Сечение В4-В4.
Рис. 10.7.18. Сечение В5-В5.

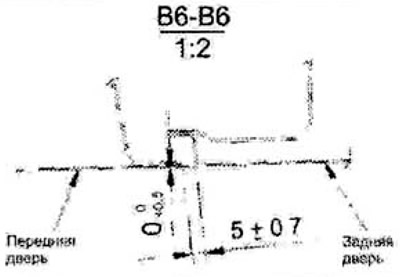

Рис. 10.7.19. Сечение В6-В6.

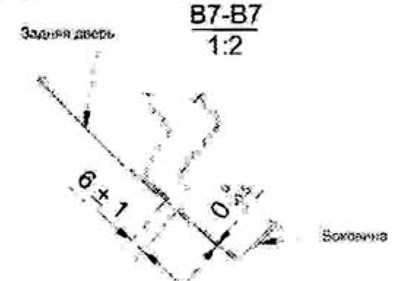

Рис. 10.7.20. Сечение В7-В7.
Рис. 10.7.21. Сечение В8-В8.

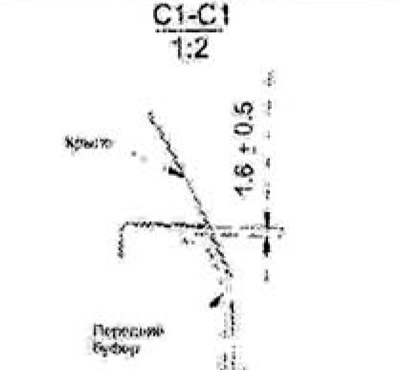

Рис. 10.7.22. Сечение С1-С1.

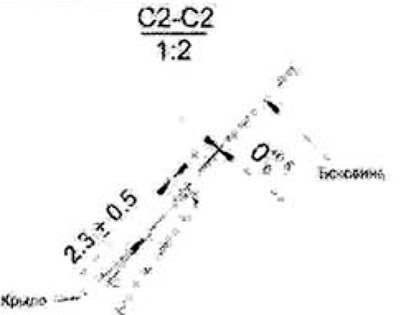

Рис. 10.7.23. Сечение С2-С2.
Рис. 10.7.24. Сечение СЗ-СЗ.

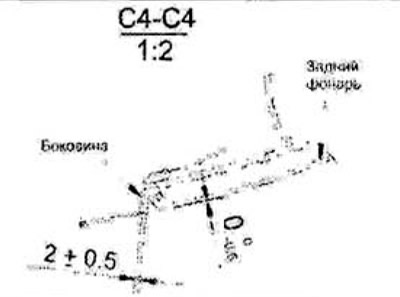

Рис. 10.7.25. Сечение С4-С4.
Рис. 10.7.26. Сечение С5-С5.

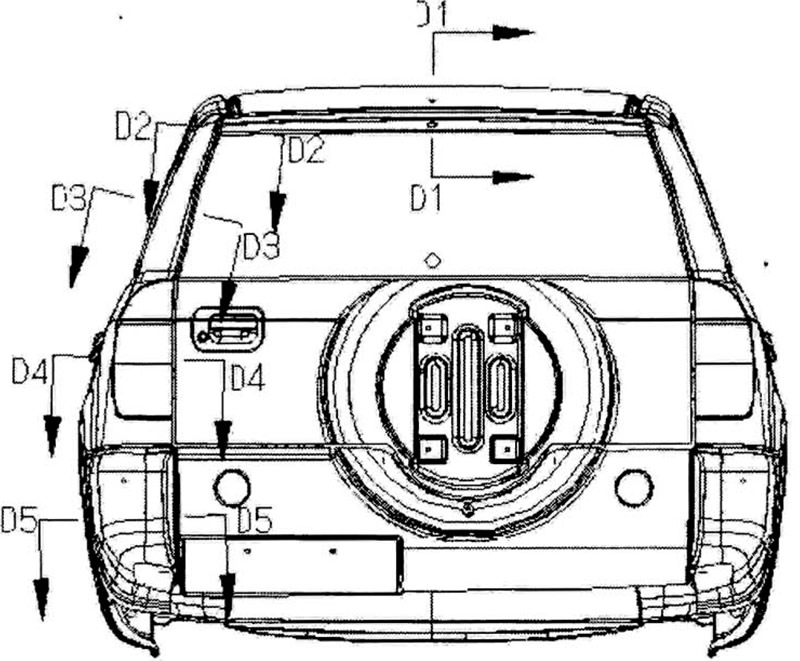

Рис. 10.7.27. Вид сзади.
Рис. 10-7.28. Сечение D1-D1.

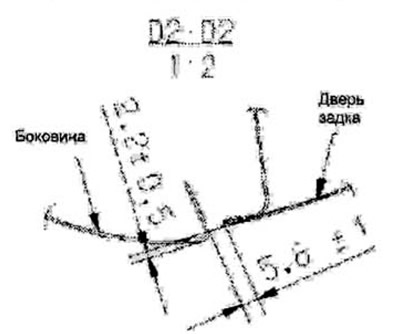

Рис. 10.7.29. Сечение D2-D2.

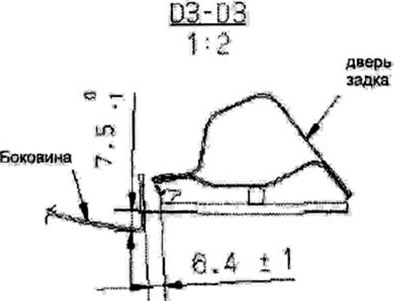

Рис. 10.7.30. Сечение D3-D3.

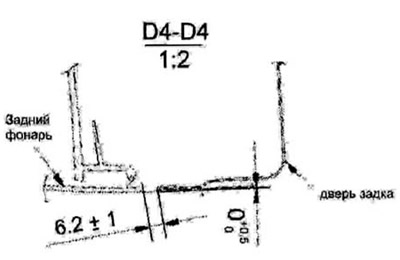

Рис. 10.7.31. Сечение D4-D4.

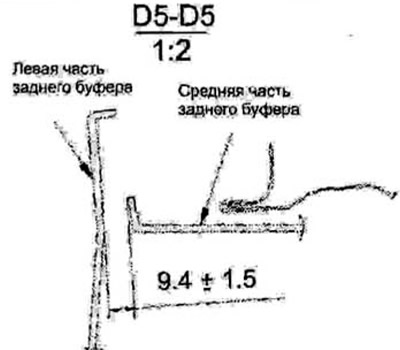

Рис. 10.7.32. Сечение D5-D5.
