Термостат и сопутствующие компоненты
1 - От расширительного бачка; 2 - Болт; 3 - Крепежный кронштейн; 4 - К радиатору; 5 - CTS (датчик температуры); 6 - Уплотнительное кольцо (подлежит замене); 7 - Уплотнительное кольцо (подлежит замене); 8 - Сливная пробка; 9 - К теплообменнику отопителя; 10 - Датчик температуры охлаждающей жидкости системы впрыска; 11 - Гайка; 12 - Кожух термостата; 13 - Термостат
Снятие
1. Компоненты термостата показаны на иллюстрации.
2. Отсоедините отрицательный провод от батареи, затем опорожните систему охлаждения.
Бензиновые модели
1. Кожух термостата установлен в левой части головки цилиндров.

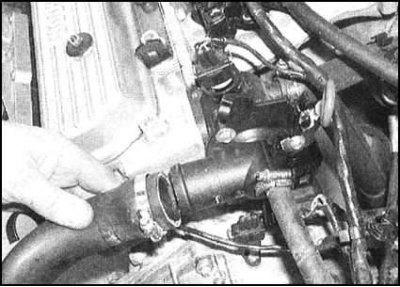

2. Отпустите крепежный хомут(ы) и отсоедините шланг(и) охладительного тракта от крышки термостата.

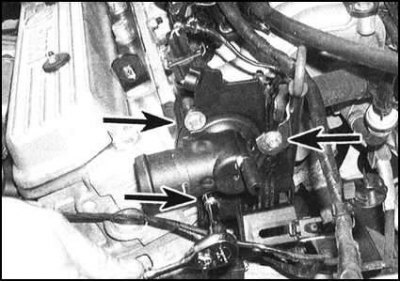

3. Выверните крепежные боты

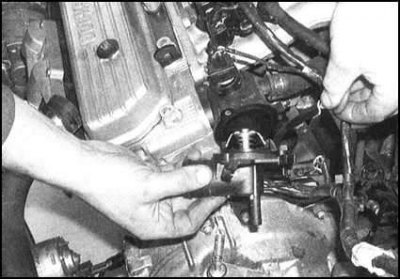

и снимите с двигателя крышку термостата вместе с уплотнительным кольцом/прокладкой.При сборке кольцо/прокладка подлежит замене в обязательном порядке.
4. На моделях 1.3 л ранних лет выпуска (до февраля 1996 г.) и на всех моделях 1.6 л извлеките термостат из кожуха. Постарайтесь запомнить его установочное положение.

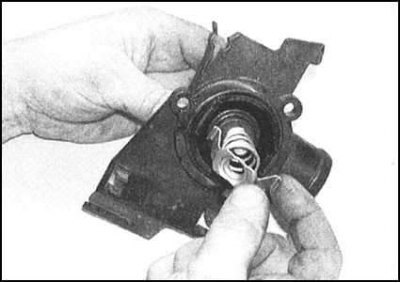

5. На моделях 1.3 л поздних лет выпуска (с февраля 1996 г.) сборка термостата крепится в крышке кожуха специальным фиксатором. Запоминая установочное положение каждого компонента, отпустите фиксатор,

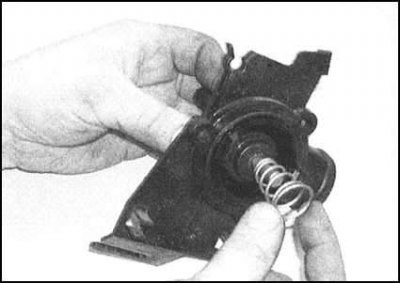

снимите пружину

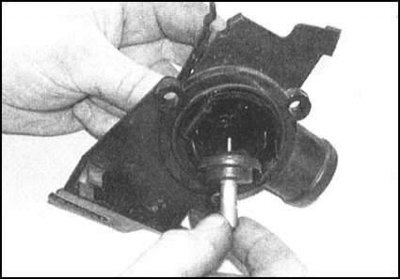

и извлеките из крышки плунжер термостата.
Дизельные модели
1. Термостат установлен в основание корпуса водяного насоса. С целью обеспечения доступа взведите стояночный тормоз, затем поддомкратьте передок автомобиля и установите его на подпорки. Отдайте крепежные винты снимите панель защиты картера.

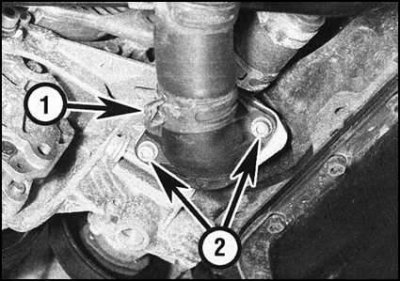

2. Отпустите хомут и отсоедините шланг охладительного тракта от крышки термостата.
3. Выверните крепежные болты и снимите с кожуха термостата крышку вместе уплотнительным кольцом. Кольцо при сборке подлежит замене в обязательном порядке.

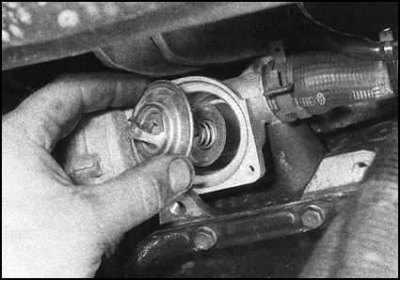

4. Сняв крышку, извлеките из кожуха сборку термостата. Постарайтесь запомнить ее установочное положение.
Проверка исправности функционирования
Внимание! На моделях 1.3 л поздних лет выпуска (с февраля 1996 г.) проверка выполняется после установки компонентов в крышку кожуха термостата.
1. Грубая проверка исправности функционирования термостата может быть произведена путем подвязывания его к проволоке и опускания в емкость с водой. По мере нагрева при закипании воды клапан термостата должен открыться, в противном случае необходимо произвести замену сборки.
2. Если в наличии имеется подходящий термометр, можно определить точную температуру открывания термостата - сравните результат измерения с данными маркировки на корпусе сборки или требованиями Спецификаций в начале настоящей главы.
3. Термостат, не закрывающийся при остывании воды, также подлежит замене.
Установка
Бензиновые модели
1. На моделях 1.3 л поздних лет выпуска (с февраля 1996 г.) установите в крышку кожуха плунжер термостата с пружиной, затем защелкните фиксатор.
2. На моделях 1.3 выпуска до февраля 1996 г. и моделях 1.6 л установите термостат в кожух (проследите за правильность расположения сборки).
3. На всех моделях установите новое уплотнительное кольцо/прокладку, затем посадите крышку термостата на кожух и затяните болты ее крепления с требуемым усилием.
4. Подсоедините к крышке термостата шланг(и) охладительного тракта, прочно затяните хомут(ы).
5. Заправьте систему охлаждения и подсоедините отрицательный провод к батарее.
Дизельные модели
1. Установите на крышку термостата новое уплотнительное кольцо.
2. Вложите сборку термостата в кожух (проследите за правильностью его установки), затем посадите крышку. Вверните крепежные болты и затяните их с требуемым усилием.
3. Подсоедините шланг охладительного тракта и закрепите его хомутом.
4. Установите на место защиту картера, прочно затяните крепежные винты, затем опустите автомобиль на землю.
5. Заправьте систему охлаждения и удалите из нее воздушные пробки и подсоедините отрицательный провод к батарее.
