Снятие
1. Отсоедините отрицательный провод от батареи (см. предупреждение, приведенное в Разделе Общая информация и меры предосторожности).

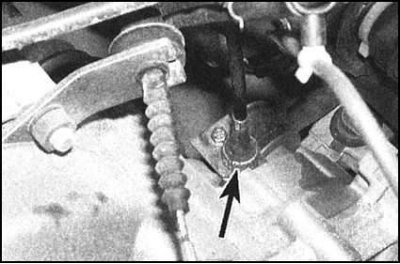

2. Отыщите закрепленный на картере РКПП конец троса привода спидометра. Отпустите гайку с накатом и отсоедините трос от привода.
3. Снимите рулевое колесо (см. Главу Подвеска и рулевое управление).

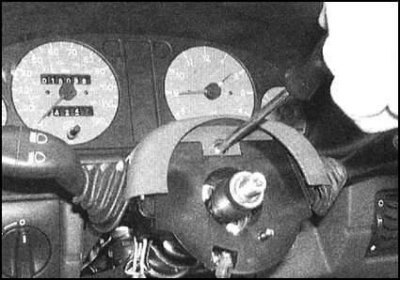

4. На моделях без подушек безопасности отдайте крепежный винт и опустите нижний кожух рулевой колонки, высвободите его из фиксатора и снимите колонки.
(Смотрите полную версию на сайте: AutoInstruction.ru)

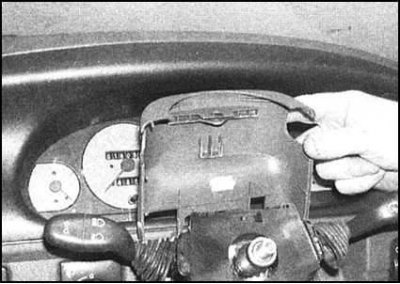

5. На всех моделях выверните крепежный винт, опустите фиксаторы и снимите верхний кожух колонки.

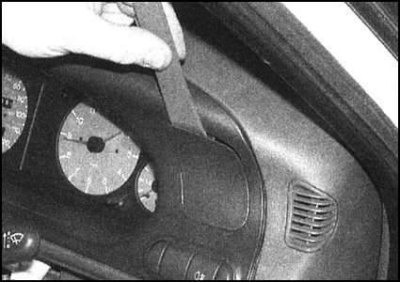

6. С целью обеспечения доступа к верхнему винту крепления приборного щитка аккуратно подденьте маленькой отверткой и снимите пластмассовую заглушку...

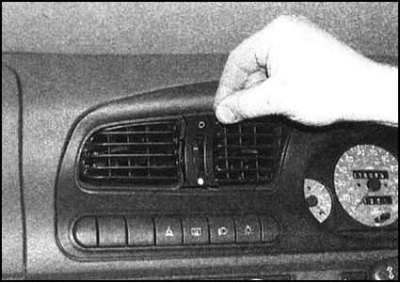

...(на некоторых моделях вместо заглушки установлен дисплей измерителя температуры наружного воздуха). Также снимите декоративную крышку с центральной части вмонтированного в кожух щитка дефлектора вентиляционного воздуховода.

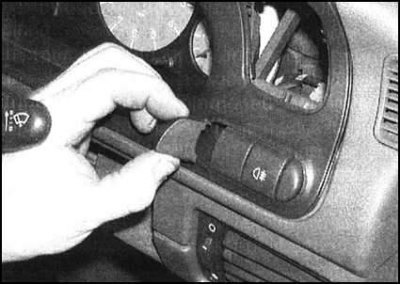

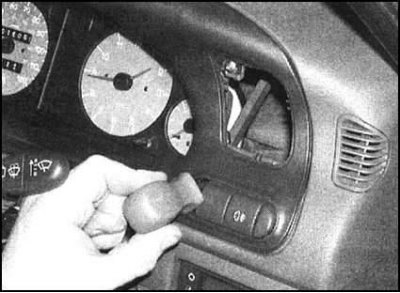

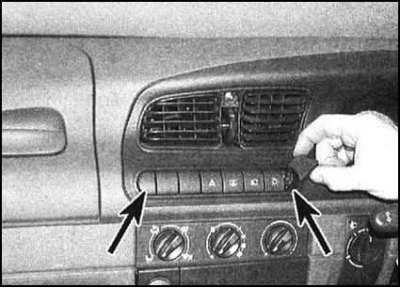

7. С целью обеспечения доступа к нижним винтам крепления кожуха щитка снимите заглушки, установленные по бокам обоих комплектов кнопочных выключателей, расположенных по сторонам щитка.
 |
 |

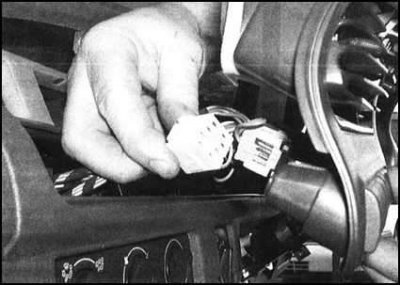

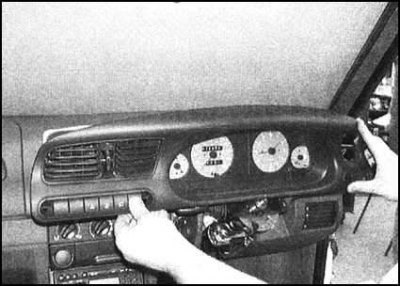

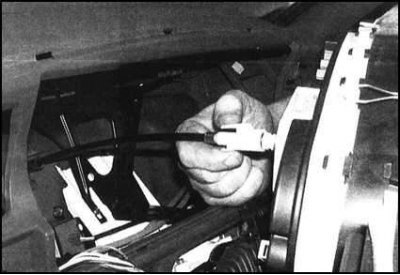

8. Выверните верхний и нижние крепежные винты и снимите сборку кожуха приборного щитка По мере открывания доступа, рассоедините разъемы электропроводки, расположенные на задней стороне щитка. Затем отпустите фиксаторы и отсоедините от щитка трос привода спидометра.
 |
 |
 |
 |
9. В случае необходимости отпустите фиксаторы и отделите комбинацию приборов от кожуха щитка.
Установка
1. Заведите сборку на свое штатное место и подсоедините к ней трос привода спидометра и разъемы электропроводки. Проследите за надежностью крепления разъемов, затем посадите сборку в панель приборов.
2. Вверните крепежные винты и прочно затяните их. Установите на место все предусмотренные заглушки.
3. Установите на место верхний кожух рулевой колонки, проследите за надежностью зацепления фиксаторов и прочностью затягивания крепежного винта. На моделях без подушки безопасности также установите нижний кожух колонки.
4. Установите на место рулевое колесо (см. Главу Подвеска и рулевое управление).
5. Подсоедините отрицательный провод к батарее и проверьте исправность функционирования контрольных ламп приборного щитка.
6. Если все в порядке, подсоедините к РКПП приводной трос спидометра, прочно затянув гайку с накатом.
