Примечание. Проверка и регулировка стояночного тормоза описаны в Разделе Проверка тормозной системы.
Рычаг привода стояночного тормоза
1. Поддомкратьте автомобиль, с каждой стороны снимите возвратную пружину и отцепите тросы стояночного тормоза от его разводных рычагов. Опустите автомобиль на землю.
2. Снимите центральную консоль и кожух с рычага стояночного тормоза (см. Главу Кузов).

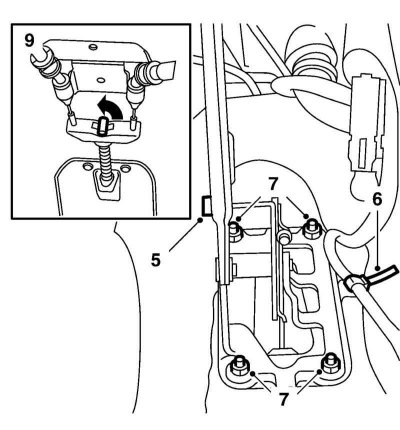

3. Разъедините разъём датчика взведённого стояночного тормоза (5) и снимите хомут (6) электропроводки.
4. Отдайте 4 гайки крепления рычага стояночного тормоза (7), поднимите его и аккуратно вытяните вверх в салон сборку уравнителя.
5. Поверните наконечник троса стояночного тормоза на угол 90 град. и отделите его от уравнителя (9).
6. Установка производится в обратном порядке. После установки отрегулируйте стояночный тормоз (см. Раздел Проверка тормозной системы).
Тросы стояночного тормоза
1. Отпустите стояночный тормоз и поддомкратьте автомобиль.
2. Отделите переднюю секцию выпускной трубы от задней секции (см. Главу Системы питания и выпуска отработавших газов).

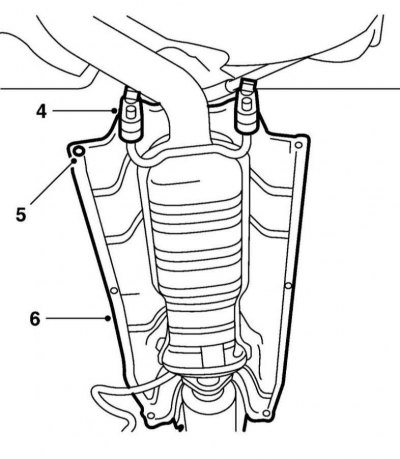

3. Снимите левый подвес (4) выпускной трубы, выверните две задних крепёжных гайки (5) с левой стороны термозащитного экрана (6) и отогните его, чтобы обеспечить доступ к уравнителю.

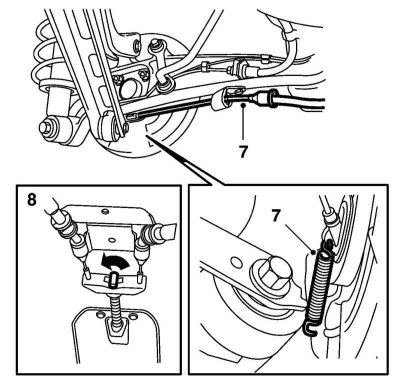

4. С каждой стороны автомобиля снимите возвратную пружину и отцепите тросы стояночного тормоза от его разводных рычагов (7). Отсоедините трос от уравнителя, повернув его наконечник на угол 90 град. (8).
5. Вытяните трос из переднего держателя.

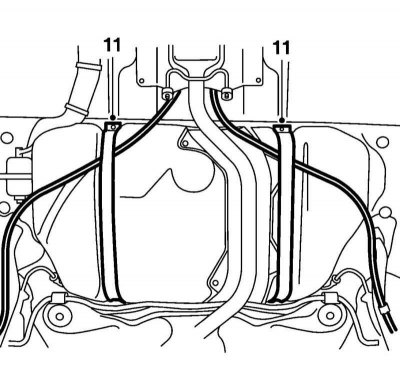

6. Поддомкратьте топливный бак, ослабьте хомуты его крепления и снимите тросы.
7. Установка производится в обратном порядке. Укладывайте тросы по их оригинальному маршруту. После установки отрегулируйте стояночный тормоз (см. Раздел Проверка тормозной системы).
Башмаки стояночного тормоза
1. Снимите соответствующих задний тормозной диск (см. Раздел Системы питания и выпуска отработавших газов).
2. С каждой стороны автомобиля снимите возвратную пружину и отцепите тросы стояночного тормоза от его разводных рычагов (7).

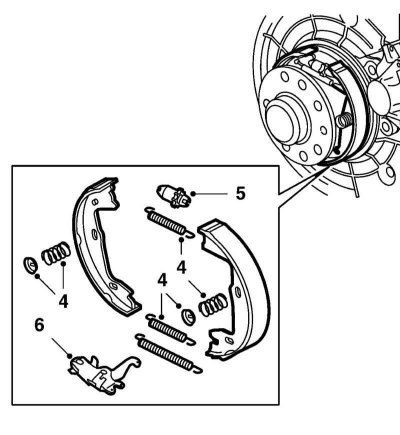

3. Снимите внутренние возвратные пружины и удерживающие штифты (4).
4. Снимите башмаки и регулировочный блок (5).
5. Осмотрите разводные рычаги (6) и регулировочный блок на наличие повреждений и износа и при необходимости замените их.
6. Установка производится в обратном порядке. После установки отрегулируйте стояночный тормоз (см. Раздел Проверка тормозной системы).
