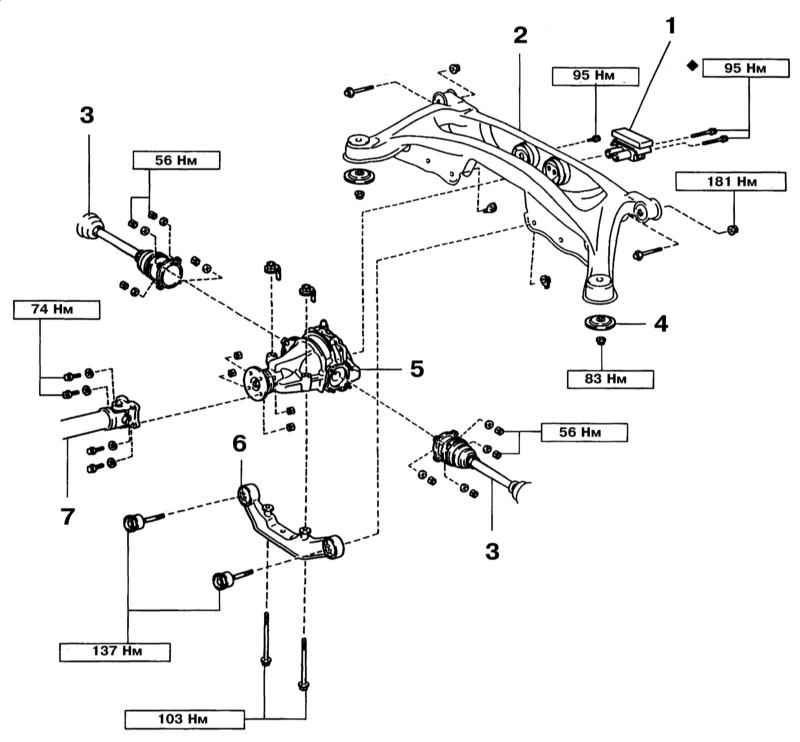

Компоненты установки заднего дифференциала
1 - Демпфер; 2 - Задний подрамник; 3 - Приводной вал; 4 - Держатель; 5 - Задний дифференциал; 6 - Задняя поперечная балка; 7 - Карданный вал
Компоненты сборки заднего дифференциала
1 - Планетарный дифференциал; 2 - Дифференциала ограниченного скольжения; 3 - Упорная шайба; 4 - Стопорный штифт; 5 - Ось сателлитов; 6 - Боковая шестерня; 7 - Сателлит; 8 - Шайба; 9 - Боковой подшипник; 10 - Ведомая шестерня; 11 - Коробка дифференциала; 12 - Стопорная пластина; 13 - Пробка сапуна; 14 - Маслоотражатель; 15 - Крышка подшипника; 16 - Стопорное кольцо; 17 - Корпус дифференциала; 18 - Прокладка; 19 - Кожух держателя дифференциала; 20 - Сальник; 21 - Ведущая шестерня; 22 - Задний подшипник; 23 - Боковой привод; 24 - Пыльник; 25 - Пробка заливного отверстия; 26 - Крышка кожуха держателя дифференциала; 27 - Соединительный фланец; 28 - Маслоотражатель; 29 - Передний подшипник; 30 - Проставка подшипника; 31 - Сливная пробка
1. Снимите карданный вал и приводные валы, предварительно надёжно подперев их (см. Разделы Снятие и установка карданного вала и Снятие, разборка, сборка и установка задних приводных валов).
2. Спустите мало дифференциала.
3. Снимите центральную и заднюю секции выпускной трубы.

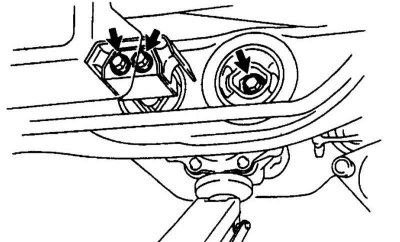

4. Подоприте дифференциал домкратом, отдайте 3 крепёжных болта и снимите демпфер.

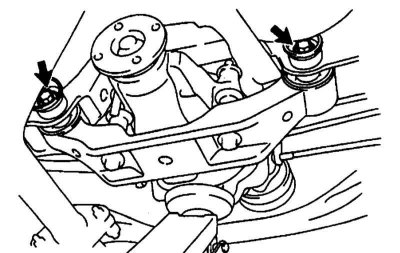

5. Ослабьте 2 болта и подоприте задний подрамник.
6. Отдайте 4 гайки и 2 болта, снимите 2 держателя с заднего подрамника.
7. Опустите дифференциал вместе с задним подрамником.
8. Полностью выверните 5 отпущенных болтов, 2 гайки и снимите дифференциал.
9. Выверните два болта, гайки и снимите заднюю поперечную балку с дифференциала.
10. Разборку дифференциала рекомендуется поручить специалисту, имеющему соответствующие навыки и опыт. Данные для проверки и сборки заднего дифференциала приведены в Спецификациях Главы Трансмиссионная линия.
11. Коробка дифференциала с ограниченным скольжением не подлежит разборке.
12. Установка производится в обратном порядке. Затягивайте соединения с требуемыми усилиями.
