Поддомкрачивание при помощи штатного домкрата при смене колёс
Внимание! Штатный домкрат предназначен только для кратковременного подъёма автомобиля при замене колеса; перед выполнением каких-либо работ под автомобилем необходимо устанавливать его на специальные подпорки!
Запасное колесо, домкрат и ключ для колёсных гаек хранятся в багажном отделении.

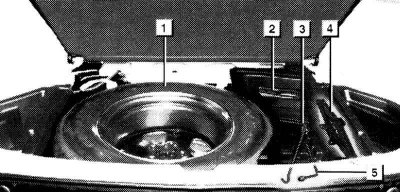

Отделение для инструментов
1 - Запасное колесо; 2 - Сумка с инструментами; 3 - Ручка домкрата; 4 - Домкрат; 5 - Ключ для колёсных гаек

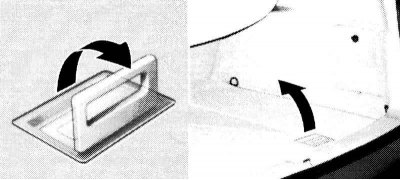

1. Для доступа в отделение для инструментов поднимите крышку. Поднятую крышку можно закрепить при помощи крюка, расположенного на её нижней стороне.
2. Запаркуйте автомобиль на ровной горизонтальной площадке, по возможности с твёрдым покрытием.
3. Взведите стояночный тормоз и установите рычаг селектора АТ в положение «P».
4. В случае необходимости выставьте знак аварийной остановки.
5. Подоприте противооткатными башмаками колесо, расположенное по диагонали от подлежащего замене.
При выполнении процедуры на уклоне следует подложить башмаки под оба колеса исправной оси со стороны спуска.
6. Приготовьте необходимый инструмент (домкрат, баллонный ключ) и запасное колесо.
7. При соответствующей комплектации снимите защитный колпак диска, затем отдайте гайки крепления вышедшего из строя колеса.

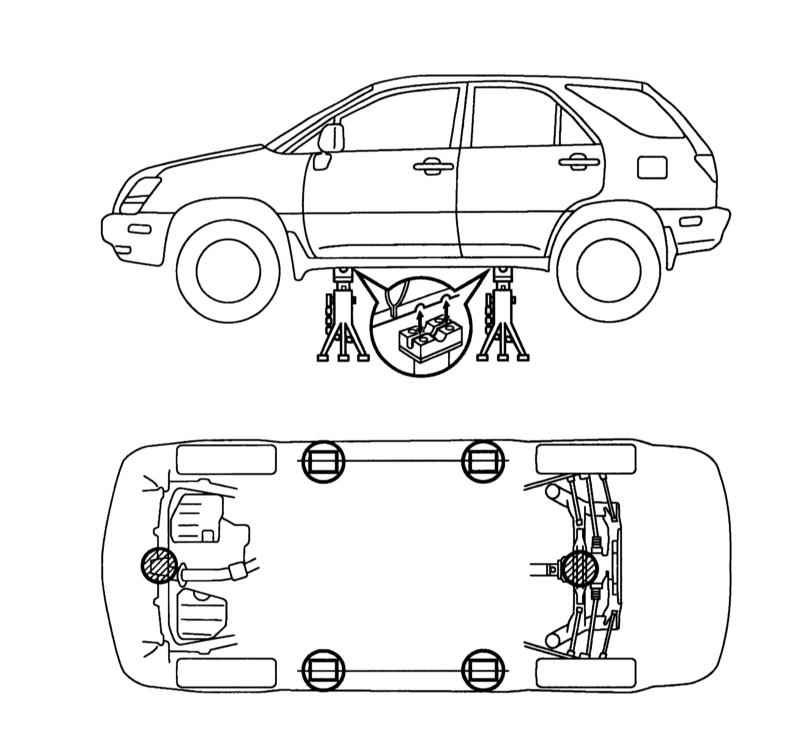

8. Заведите головку домкрата под соответствующую точку, - проследите, чтобы домкрат располагался строго вертикально, а его пятка упиралась в грунт всей своей поверхностью, - при рыхлом грунте подложите под пятку подходящую подкладку (зимой полезно иметь в автомобиле кусок широкой доски). Следите также и за тем, чтобы паз в головке домкрата вошёл в соответствующие вырезы в пороге автомобиля.
Внимание! Вне зависимости от наличия уклона домкрат всегда должен занимать строго вертикальное положение!
9. Работая рукояткой домкрата, приподнимите автомобиль, - повреждённое колесо должно полностью оторваться от земли.
(Источник статьи доступен на портале Autoinstruction)
10. Выверните колёсные гайки и произведите замену колеса.
11. Проверьте давление накачки установленного колеса, в случае необходимости произведите соответствующую корректировку (см. Спецификации к Главе Органы управления и приёмы эксплуатации).
12. Уберите снятое колесо и инструмент на свои штатные места.

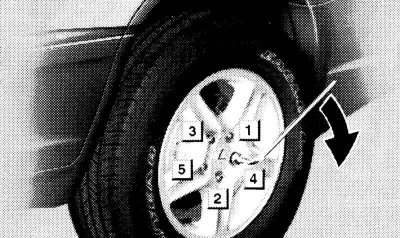

13. В заключение равномерно затяните колёсные гайки в диагональном порядке с усилием 103 Нм.
Вывешивание автомобиля
Для вывешивания автомобиля используется подъёмник с четырьмя лапами, упирающимися в опорные точки для винтового домкрата (см. иллюстрацию).

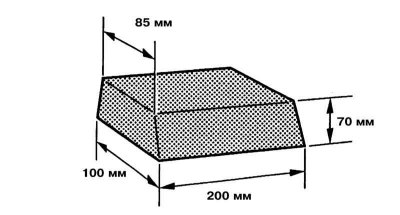

При установке подъёмника используется специальная прокладка.

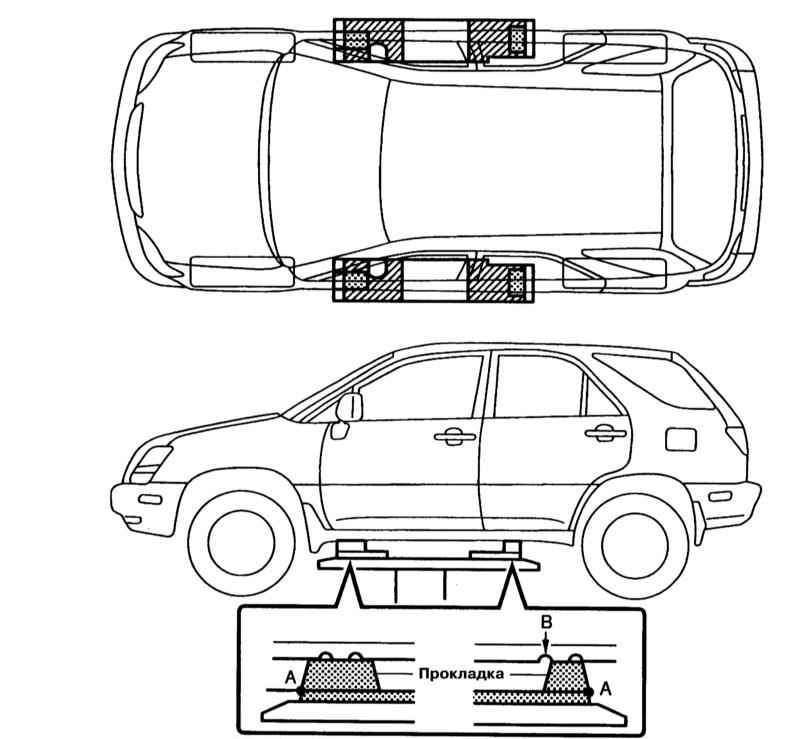

Лапы подъёмника следует отцентрировать относительно опорных точек по продольной оси автомобиля (влево и вправо), а для выравнивания подъёмника относительно поперечной оси автомобиля следует придерживаться следующей последовательности:
- Выровняйте края резиновой накладки на лапе подъёмника с нижними краями (A) специальной прокладки;
- Выровняйте верхний край (B) специальной прокладки с передним вырезом в месте установки винтового домкрата;
- Уберите прокладки.
