Снятие
1. Отсоедините "массовый" провод аккумуляторной батареи.
2. Снимите пластиковый подкрылок правого заднего колеса.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок задней колесной арки.

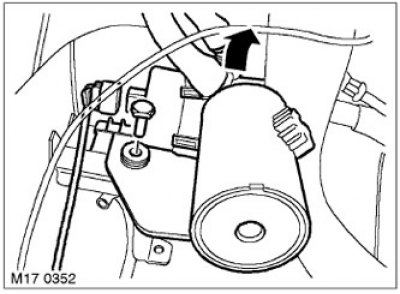

3. Отсоедините разъём блока контроля герметичности топливного бака.
4. Отверните болт крепления блока контроля герметичности, отсоедините скобы крепления.

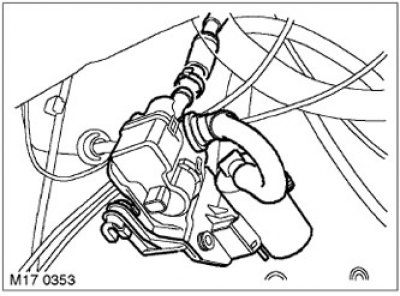

5. Сдвиньте блок контроля герметичности так, чтобы он находился под заливной горловиной топливного бака. Снимите и утилизируйте хомут крепления шланга абсорбера к блоку контроля герметичности.
Внимание: Перед тем, как отсоединять какую-либо из частей топливной системы, тщательно очистите прилегающее пространство от грязи, пыли и отложений, чтобы предотвратить попадание в систему посторонних частиц.
6. Отсоедините шланг абсорбера и снимите блок контроля герметичности.
7. Закройте все отверстия заглушками.
Примечание: Если разборка производилось только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
8. Снимите с патрубка блока контроля герметичности трубу воздушного фильтра.
9. Отверните 3 винта Torx, крепящие блок контроля герметичности к кронштейну, и снимите блок.
Установка
1. Установите блок контроля герметичности на кронштейн и закрепите его винтами. Подсоедините к блоку контроля герметичности шланг воздушного фильтра.
2. Подсоедините к блоку контроля герметичности воздушный шланг абсорбера и закрепите его новым хомутом.
3. Совместите отверстие кузова с отверстием в кронштейне блока контроля герметичности, заверните и затяните болт крепления моментом 10 Н·м.
4. Подсоедините разъём к блоку контроля герметичности.
5. Установите пластиковый подкрылок правого заднего колеса.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок задней колесной арки.
6. Подсоедините " массовый" провод аккумуляторной батареи.
